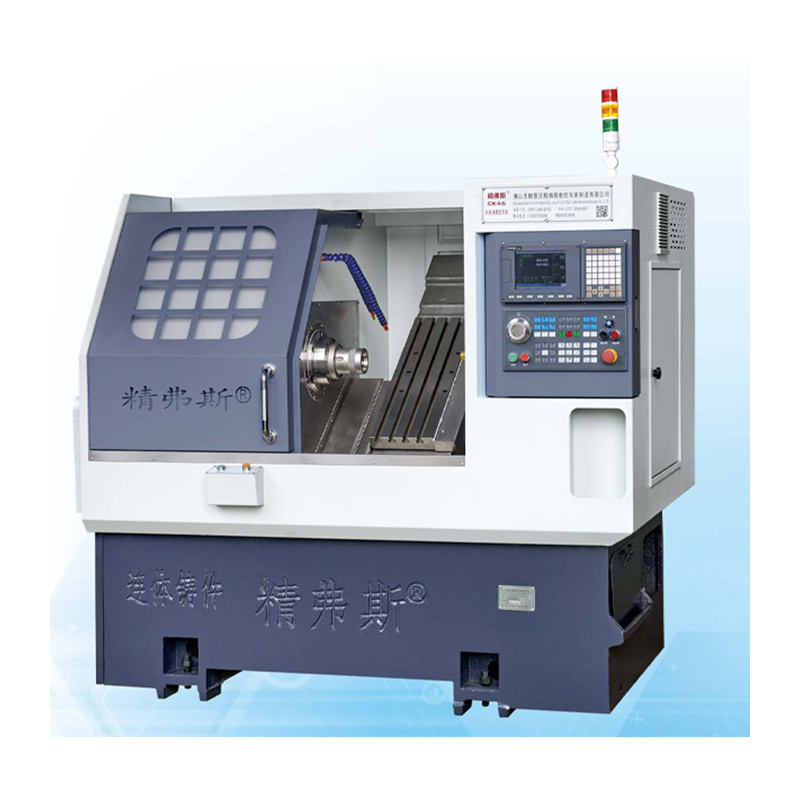

Revolverska poševna postelja CNC stružnica

Visokokakovostna revolverska CNC stružnica s poševno posteljo Jingfusi® je posebna vrsta stružnice z računalniškim numeričnim krmiljenjem (CNC), ki združuje lastnosti stružnice s poševno posteljo in revolverske stružnice. Ta vrsta stroja je zasnovana tako, da zagotavlja večjo vsestranskost, produktivnost in natančnost pri struženju in obdelavi.

Model:CK76

Pošlji povpraševanje

Opis izdelka

Lahko ste prepričani, da boste pri nas kupili CNC stružni stroj Jingfusi® Turret Slant. Veselimo se sodelovanja z vami, če želite izvedeti več, se lahko posvetujete z nami zdaj, odgovorili vam bomo pravočasno!

Tukaj so ključne značilnosti in značilnosti CNC stružnice s poševno revolversko glavo:

Zasnova poševne postelje: tako kot tradicionalna stružnica s poševno posteljo ima tudi ta stroj nagnjeno posteljo. Poševno ležišče nudi izboljšano togost in upravljanje odrezkov, kar zagotavlja boljšo natančnost obdelave in končno obdelavo površine.

Sistem orodij za revolver: revolver na tej stružnici omogoča hitro in avtomatizirano menjavo rezalnih orodij. Revolverske glave lahko vsebujejo več orodnih postaj, ki so običajno razporejene krožno ali linearno, vsaka postaja pa lahko drži drugačno rezalno orodje. Ta sistem orodij olajša zapletene strojne operacije brez ročne menjave orodja.

Vsestranskost: CNC stružnice s poševno revolversko gredjo so zelo vsestranski stroji, ki lahko izvajajo različne operacije struženja, kot so struženje, rezanje, rezanje navojev, žlebljenje, vrtanje in rezkanje. Orodne postaje revolverske glave je mogoče naložiti z različnimi vrstami orodij za opravljanje različnih nalog strojne obdelave.

Visokohitrostna obdelava: Kombinacija poševne zasnove postelje in revolverskega orodnega sistema naredi te stroje primerne za visokohitrostno obdelavo, kar ima za posledico večjo produktivnost.

Natančnost in natančnost: stružnice s poševno revolversko glavo ponujajo visoko natančnost zaradi svoje toge konstrukcije in zmožnosti uporabe več rezalnih orodij brez ponovnega umerjanja.

Nadzor odrezkov: Nagnjena postelja pomaga pri učinkovitem nadzoru in odvajanju odrezkov, kar zmanjša tveganje za nabiranje odrezkov in poškodbe orodja med obdelavo.

Integracija avtomatizacije: CNC stružnice s poševno gredjo je mogoče integrirati s sistemi za avtomatizacijo in robotskimi nakladalniki za obdelavo brez posadke ali brez luči, kar poveča učinkovitost proizvodnje.

Združljivost z materiali: Ti stroji lahko obdelujejo široko paleto materialov, vključno s kovinami, plastiko in kompoziti, zaradi česar so primerni za različne industrije in aplikacije.

Izdelava zapletenih delov: Kombinacija sistema orodij s poševno gredjo in revolversko glavo naredi stružnice s poševno gredjo idealne za izdelavo kompleksnih delov z več funkcijami.

Če povzamemo, CNC stružni stroj s poševno gredjo kupola nudi prednosti tako zasnove s poševno posteljo kot sistema orodja za kupolo. Posledica tega je vsestranska, visoko natančna in učinkovita obdelovalna rešitev, ki je zelo primerna za širok spekter aplikacij struženja in rezkanja v panogah, kot so vesoljska, avtomobilska, proizvodnja medicinskih naprav itd.

Diagram vožnje stroja

Podrobnosti produkta

Seznam parametrov

projekt		enota	CK46	CK52	CK76
Največja dolžina struženja		mm	350
Največji premer struženja na postelji		mm	Ø 500
Največji premer obračanja na rolki		mm	Ø 160
Naklon postelje		°	35°
Efektivni hod osi X/Z		mm	Premer 1000/400
Specifikacije vijakov osi X/Z		mm	32
Specifikacije tirnice osi X/Z		mm	35
Moč motorja osi X/Z		KW	1.3
Maksimalno hitro premikanje X/Z osi		m/min	24
Dolžina stroja X širina X višina		mm	2100X1580X1800
Skupna teža celotnega stroja		KG	2600
Številka noža		popraviti	8
Velikost kvadratnega noža		mm	20X20
Velikost noža za okrogle luknje		mm	Ø20
Skupna moč		kw	13	13	16
Povprečna poraba energije		kw/h	2	2	2.5
glavna gred	Oblika končne ploskve vretena		A2-5	A2-6	A2-8


	Največja hitrost vretena	vrtljajev na minuto	6000 (nastavljeno na 4500)	4200 (nastavljeno na 3500)	3200 (nastavljeno na 2500)
	Moč motorja vretena	KW	7.5	7.5	11
	Nazivni navor motorja vretena	Nm	47,8 Nm	47,8 Nm	72 Nm
	Največji premer prehoda palice	mm	Ø 45	Ø 51	Ø 75

Natančnost strojnega orodja

Natančnost stroja, standard faktorja Jingfus:
Glavni preizkusni predmet	Shematski diagram	Metoda odkrivanja	Tovarniški standard


Radialni utrip vretena,		Zaznavanje odtekanja zunanjega stožca	0.0025


Položaj ponovitve osi X		Zazna ponavljajoče se pozicioniranje osi X. Opomba: najprej predvidejte približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.0025


Položaj ponovitve osi Z		Zazna ponavljajoče se pozicioniranje na osi Z. Opomba: najprej predvidejte približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.0025


Če želi naročnik preizkusiti natančnost ISO ali VD1 osi X/Z/Y, se to določi ob sklenitvi pogodbe. Stranka mora preizkusiti ta artikel ob prvem prevzemu tovarne Jingfusi.
