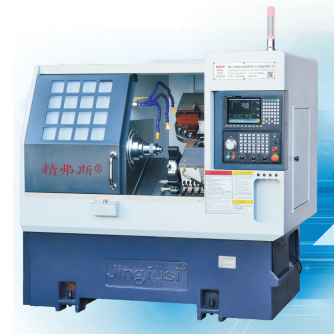

Glavna specifikacija | |||
Postavka | enota | Specifikacija | Opomba |
Maks. premer struženja | mm | 250 |
|
Maks. premer gugalnice nad stružnico | mm | Ø500 |
|
Maks. premer obračanja skozi drsno posteljo | mm | Ø160 |
|
Stopnja poševne postelje | stopnja | 35° |
|
Učinkovit hod osi X | mm | 1000 |
|
Učinkovit hod osi Z | mm | 400 |
|
X/Z os maks. hitra potovalna hitrost | m/min | 24 |
|
Velikost mize: D X Š | mm | 700 x 290 |
|
Velikost stroja: D x Š x V | mm | 2100 x 1580 x 1800 |
|
Neto teža stroja | kg | 2600 |
|
|
kos | 8 |
|
Kvadratna orodja | mm | 20 x 20 |
|
Velikost noža z luknjo | mm | Ø20 |
|
Totalni konj | kw | 13 |
|
Povprečna poraba energije | kw/h | 2 |
|
Vretenasta obrazna oblika |
|
A2-5 | 52:A2-6;CK36:A2-4 |
Hitrost vretena | vrtljajev na minuto | 6000 | 52:4200;CK36:5000 |
Nastavitev hitrosti vretena | vrtljajev na minuto | 1-4500 | 52:1-3500; CK36:1-4500 |
Nazivni navor vretena | Nm | 35Nm (1500r/min) | 52:47,8nm;CK36:38Nm |
Največji premer palice | mm | Ø45 | 52:Ø50;CK36::Ø50 |
Natančnost stroja, standard faktorja Jingfus: | ||||
Glavni preizkusni predmet | Shematski diagram | Tovarniški standard | ||
Radialni utrip vretena, |
![]() |
Zaznavanje odtekanja zunanjega stožca | 0.0035 | |
Položaj ponovitve osi X,X |
![]() |
Zazna ponavljajoče se pozicioniranje osi X. Opomba: najprej predvidejte približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje. | 0.003 | |
Položaj ponovitve osi Z,Z |
![]() |
Zazna ponavljajoče se pozicioniranje na osi Z. Opomba: najprej predvidejte približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje. | 0.003 | |
Če želi naročnik preizkusiti natančnost ISO ali VD1 osi X/Z/Y, se to določi ob sklenitvi pogodbe. Stranka mora preizkusiti ta artikel ob prvem prevzemu tovarne Jingfusi. | ||||
