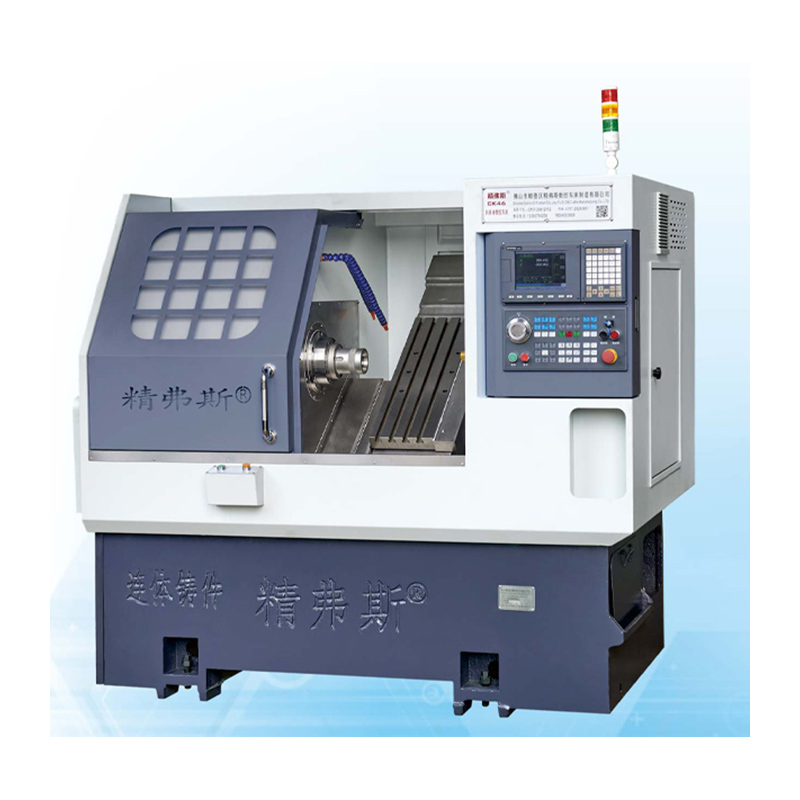

Nagnjeni nagib postelje, ki obrača CNC stružnika

CK46 nagnjena naklonska postelja, ki obrača CNC stružnika, je izboljšanje in nadgradnja Jingfusi® na prvotni osnovi. Na podlagi podedovanja visoke zmogljivosti obdelave in enostavnega delovanja prvotnega modela je bil razvit s popolnoma zaprtim nagnjenim oblikovanjem postelje in večjim delovanjem prostora, višjo hitrostjo obdelave in natančnostmi CNC obdelovalnih strojev, ki jih je lažje prilagoditi in vzdrževati.

Model:CK46

Pošlji povpraševanje

Opis izdelka

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

Jingfusi® naklon postelja CNC Lathe Machine Funkcije:

Optimalna zasnova:Ta nagnjeni nagib, ki obrača CNC stružnika, ima 35-stopinjsko zasnovo poševnosti postelje, kar zagotavlja večjo togost in stabilnost za natančno obdelavo.

Učinkovito ravnanje s čipi:Stroj ponuja veliko zmogljivost prenašanja čipov, ki strankam omogoča prilagodljivost, da izberejo sprednji ali zadnji odstranjevanje čipa, kar zagotavlja udobje v postopku obdelave.

Vijak prE-raztezanje:Vključitev strukture pred raztezanjem vijaka ta stružnica optimizira natančnost in zanesljivost obdelave.

Objava orodja za tolpe:Ta stružnica, opremljena z orodjem za orodje, podpira uporabo več orodij za povečano učinkovitost in vsestranskost pri različnih obdelovalnih operacijah.

Podrobnosti o izdelku

Inclined Slant bed Turning CNC Lathe Machine

Seznam parametrov

projekt		enota	CK46	CK52	CK76
Največja dolžina obrata		mm	350
Največji premer obračanja na postelji		mm	Ø 500
Največji premer obračanja na drsalni plošči		mm	Ø 160
Naklon postelje		°	35 °
Učinkovito potovanje osi x/z		mm	Premer 1000/400
Specifikacije vijakov x/z osi		mm	32
Specifikacije tirnice x/z osi		mm	35
Moč motorja X/Z-osi		Kw	1.3
Največje hitro gibanje osi x/z		m/my	24
Dolžina strojnega orodja x širina x višina		mm	2100x1580x1800
Skupna teža celotnega stroja		Kg	2600
Številka noža		popraviti	8
Kvadratna velikost noža		mm	20x20
Velikost krognega rezalnika		mm	Ø20
Skupna moč		kw	13	13	16
Povprečna poraba energije		Kw / h	2	2	2.5
glavna gred	Obrazec za obrazec vretena		A2-5	A2-6	A2 -8


	Največja hitrost vretena	r/min	6000 (nastavljeno na 4500)	4200 (nastavljeno na 3500)	3200 (nastavljeno na 2500)
	Moč motorja vretena	Kw	7.5	7.5	11
	Nazivni navor motorja vretena	Nm	47,8nm	47,8nm	72nm
	Premer največjega prehoda	mm	Ø 45	Ø 51	Ø 75

Natančnost strojnih strojev

Natančnost stroja, Jingfus Factor Standard:
Glavni testni element	Shematski diagram	Metoda odkrivanja	Tovarniški standard


Vreteni radialni utrip,		Zaznajte nalete zunanjega stožca	0.0025


Ponovni položaj X osi		Zaznajte ponavljajoče se pozicioniranje osi x. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.0025


Z-osi ponavljajo položaj		Zaznajte ponavljajoče se pozicioniranje na osi z. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.0025


Če želi stranka preizkusiti natančnost ISO ali VD1 osi x/z/y, se določi v času pisanja pogodbe. Stranka mora ta izdelek preizkusiti hkrati od začetnega sprejemanja tovarne Jingfusi.
