CNC stružnica s poševno posteljo

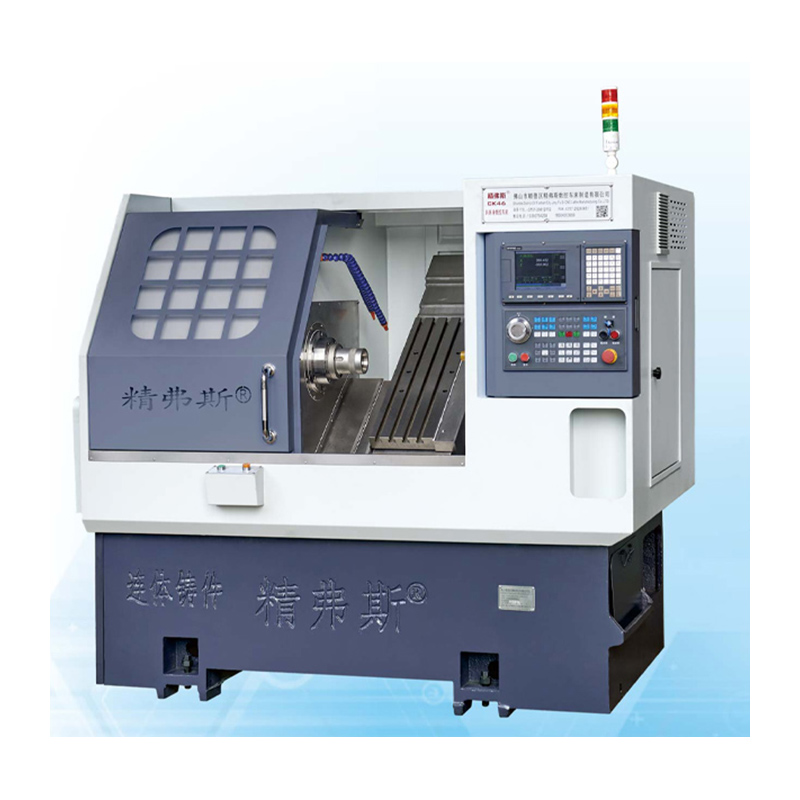

CNC stružnica s poševno posteljo Jingfusi® je vrsta stružnice z računalniškim numeričnim krmiljenjem (CNC), ki ima zasnovo poševne ali nagnjene postelje. Ta oblika ga razlikuje od tradicionalnih stružnic z ravno posteljo. Pri stružnici s poševno posteljo je postelja ali osnova stroja nagnjena pod kotom, običajno okoli 35 stopinj, glede na vodoravno ravnino. Ta oblika ponuja številne prednosti in se pogosto uporablja v sodobnih strojnih in proizvodnih procesih.

Model:CK46

Pošlji povpraševanje

Opis izdelka

Jingfusi® is a leading China Slant Bed CNC Lathe Machine manufacturer, supplier and exporter. Adhering to the pursuit of perfect quality of products, so that our Slant Bed CNC Lathe Machine have been satisfied by many customers. Extreme design, quality raw materials, high performance and competitive price are what every customer wants, and that's also what we can offer you. Of course, also essential is our perfect after-sales service. If you are interested in our 关键词 services, you can consult us now, we will reply to you in time!

Jingfusi® Slant Bed CNC stružni stroj Lastnosti:

CNC stružnica s poševno posteljo 35 stopinj
Zmogljivost transporta sekancev je velika in priročna, stranka lahko izbere transport sekancev spredaj ali zadaj
Vijačna predraztezna struktura
Orodje tipa Gang

Tukaj je nekaj ključnih lastnosti in prednosti CNC stružnice s poševno posteljo:

Togost: zasnova poševne postelje povečuje togost stroja, zagotavlja boljšo podporo in stabilnost za rezalna orodja in obdelovance. Posledica te togosti je izboljšana natančnost obdelave in končna obdelava površine.

Upravljanje ostružkov: poševna orientacija ležišča omogoča učinkovitejše odvajanje ostružkov. Ostružki, ki nastanejo med obdelovalnim postopkom, ponavadi odpadejo z delovnega območja, kar zmanjša tveganje kopičenja ostružkov in poškodb orodja.

Ergonomija: Stružnice s poševno posteljo imajo pogosto bolj ergonomsko obliko, kar operaterjem olajša nalaganje in razkladanje obdelovancev. Nagnjena postelja zagotavlja boljšo vidljivost obdelovalnega območja, kar lahko izboljša učinkovitost in varnost operaterja.

Zmanjšana motnja orodja: zasnova poševne postelje zmanjšuje tveganje motenj med rezalnim orodjem in obdelovancem, zlasti pri obdelavi zapletenih ali oblikovanih delov.

Visokohitrostna obdelava: Stružnice s poševno posteljo so zelo primerne za visokohitrostno obdelavo. Izboljšana togost in zmogljivost odvajanja odrezkov omogočata višje hitrosti rezanja in večjo produktivnost.

Vsestranskost: Ti stroji so vsestranski in jih je mogoče uporabiti za široko paleto operacij struženja, vključno s čeljenjem, struženjem, vrtanjem, vrezovanjem navojev in utorov.

Integracija avtomatizacije: CNC stružnice s poševno posteljo je mogoče enostavno integrirati s sistemi za avtomatizacijo, kot so robotski nakladalniki, za nadaljnje povečanje produktivnosti in zmanjšanje ročnega dela.

Natančnost in natančnost: togost in stabilnost zasnove poševne postelje prispevata k večji natančnosti in natančnosti obdelave, zaradi česar je primeren za aplikacije, ki zahtevajo majhne tolerance.

Združljivost z materiali: Stružnice s poševno posteljo lahko obdelujejo različne materiale, vključno s kovinami, plastiko in kompoziti, zaradi česar so primerne za široko paleto industrij, kot so vesoljska, avtomobilska in proizvodnja medicinskih naprav.

Menjava orodij: Številne CNC stružnice s poševno posteljo so opremljene z menjalniki orodij, ki omogočajo hitro in avtomatizirano menjavo orodij, s čimer skrajšajo izpade in povečajo učinkovitost.

Če povzamemo, CNC stružnica s poševno posteljo ponuja številne prednosti pred tradicionalnimi stružnicami z ravno posteljo, vključno z izboljšano togostjo, upravljanjem odrezkov in ergonomijo. Ti stroji se običajno uporabljajo v sodobnih obdelovalnih okoljih, kjer so bistvenega pomena natančnost, učinkovitost in vsestranskost.

Diagram vožnje stroja

Podrobnosti produkta

Seznam parametrov

projekt		enota	CK46	CK52	CK76
Največja dolžina struženja		mm	350
Največji premer struženja na postelji		mm	Ø 500
Največji premer obračanja na rolki		mm	Ø 160
Naklon postelje		°	35°
Efektivni hod osi X/Z		mm	Premer 1000/400
Specifikacije vijakov osi X/Z		mm	32
Specifikacije tirnice osi X/Z		mm	35
Moč motorja osi X/Z		KW	1.3
Maksimalno hitro premikanje X/Z osi		m/min	24
Dolžina stroja X širina X višina		mm	2100X1580X1800
Skupna teža celotnega stroja		KG	2600
Številka noža		popraviti	8
Velikost kvadratnega noža		mm	20X20
Velikost noža za okrogle luknje		mm	Ø20
Skupna moč		kw	13	13	16
Povprečna poraba energije		kw/h	2	2	2.5
glavna gred	Oblika končne ploskve vretena		A2-5	A2-6	A2-8


	Največja hitrost vretena	vrtljajev na minuto	6000 (nastavljeno na 4500)	4200 (nastavljeno na 3500)	3200 (nastavljeno na 2500)
	Moč motorja vretena	KW	7.5	7.5	11
	Nazivni navor motorja vretena	Nm	47,8 Nm	47,8 Nm	72 Nm
	Največji premer prehoda palice	mm	Ø 45	Ø 51	Ø 75

Natančnost strojnega orodja

Natančnost stroja, standard faktorja Jingfus:
Glavni preizkusni predmet	Shematski diagram	Metoda odkrivanja	Tovarniški standard


Radialni utrip vretena,		Zaznavanje odtekanja zunanjega stožca	0.0025


Položaj ponovitve osi X		Zazna ponavljajoče se pozicioniranje osi X. Opomba: najprej predvidejte približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.0025


Položaj ponovitve osi Z		Zazna ponavljajoče se pozicioniranje na osi Z. Opomba: najprej predvidejte približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.0025


Če želi naročnik preizkusiti natančnost ISO ali VD1 osi X/Z/Y, se to določi ob sklenitvi pogodbe. Stranka mora preizkusiti ta artikel ob prvem prevzemu tovarne Jingfusi.
