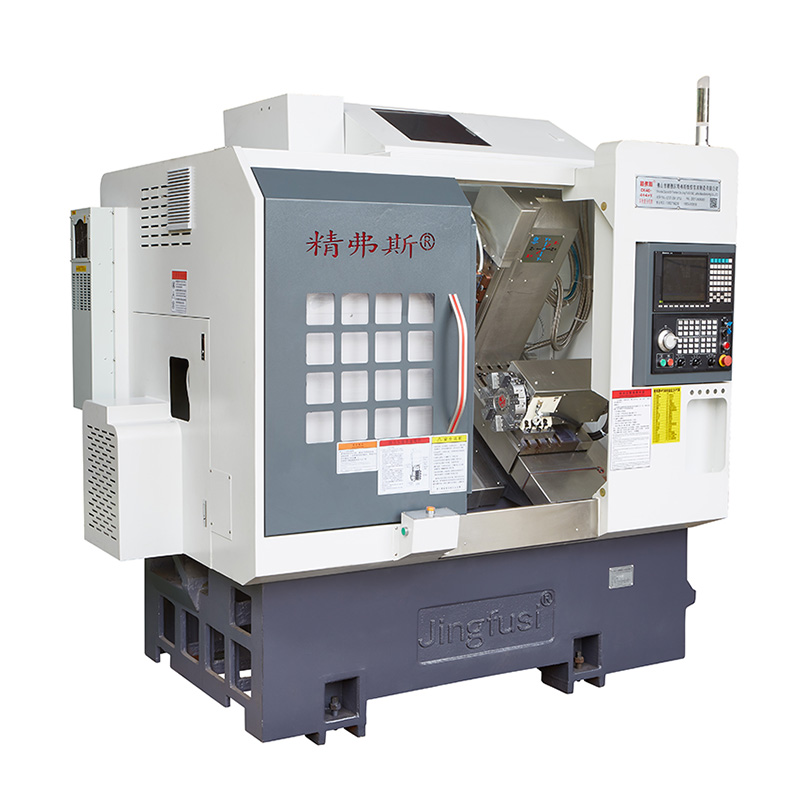

Stroj za obdelavo mlina
  • Stroj za obdelavo mlina Stroj za obdelavo mlina

Stroj za obdelavo mlina

Stroj za obdelovalno stroj Jingfusi® je še posebej primeren za množično proizvodnjo delov s kompleksnimi oblikami, kot so mikro komponente, mikro gredi, elektronski konektorji, očala, ure in različni dodatki za strojno opremo.
Model:CK52-5+5+Y

Pošlji povpraševanje

Opis izdelka

Stroj za obdelavo vrvic ima značilnosti visoke natančnosti in visoke učinkovitosti. Lahko preklopi med vodilno pušo in brez vodnika, izvede ustrezno obdelavo glede na dolžino obdelovanja in ima razumno strukturo. Vse tri osi uporabljajo linearne vodnike, ki imajo dobro odpornost na obrabo in visoko natančnost. , ki ga poganja servo motor, linearna struktura vrstic orodij ima značilnosti hitre spremembe orodja, sistem CNC ima popolne funkcije in ga je enostavno nadzorovati. Vodilna obdelava brez rokavov ne potrebuje brušenja materialov in lahko predela palice z veliko hitrostjo in visoko natančnostjo, najmanjši preostali material pa je le 30 mm. Izbirna stranska obdelava lahko uresniči procese vrtanja in rezkanja.


Diagram potovanja stroja

Turn-Mill Machining Machine

Podrobnosti o izdelku

Turn-Mill Machining Machine

Seznam parametrov

predmet zadovoljstvo enota CK46-5+5+y CK52-5+5+y
Obdelava obsega Nihaj čez posteljo mm Ø 500
Največja dolžina zunanjega kroga. mm 320

Največji premer palice		 mm Ø 45 Ø 51 ~ 55
glavna os Največja hitrost vretena r/min 6000 (nastavljeno na 4000) 4500 (nastavljeno na 3500)
Vrsta glave vretena
A2-5 A2-6
Premer vretena skozi luknjo mm Ø 56 Ø 66
nahraniti Največji mož x/z/y osi mm 800/470/310
Največje hitro gibanje osi x/z/y m/my 24 (nastavitev 18)/24 (nastavitev 18)/15 (nastavitev 8)
Vijačna palica x/z/y osi mm 32/32/25
Železnica osi x/z/y mm 35/35/25
Nožni stolp Osem postaje Turret Računalniki 8 postaj, ki so lahko opremljene z držalami za dvojno luknjo, neobvezno z 12 postajami
Power Head Obrazec za držanje glave
Er25
Največja hitrost moči glave r/min 6000 (nastavljeno na 4000) se običajno uporablja za obdelavo izdelkov iz 4000
Največje namestitveno vrtanje in premer rezkanja glave mm Ø 16
Razdalja med glavo in gredjo glave mm 65
Električni stroji Glavni motorja/navor Kw / nm 7,5 kW/47,75Nm, neobvezno 11kW/70,03nm za jeklene dele s procesno zmogljivostjo 80 in več
X/z/y osi motorja/navor motorja Kw / nm Yaskawa 1,8kW/11,5Nm. Izbirna nova generacija 2,4 kW/ocenjena 11,5Nm
X/z Power Glava Motor Moč/navora Kw / nm 2,4 KW/11,5Nm
Največja hitrost motorja napajalne glave r/min 5000
drugi Zavorna naprava za pozicioniranje vretena
hidravlični tlak
Naklon postelje ° 35 °
Dolžina plošče nože x širina mm 700x290
Dolžina strojnega orodja x širina x višina mm 2200x1580x2000
Skupna teža celotnega stroja Kg 3430
Skupna moč kw 13
Povprečna poraba energije Kw / h 2

Natančnost strojnih strojev

Natančnost stroja, Jingfus Factor Standard:
Glavni testni element Shematski diagram Tovarniški standard
Vreteni radialni utrip Turn-Mill Machining Machine Zaznajte nalete zunanjega stožca 0.0035
Ponovni položaj X osi Turn-Mill Machining Machine Zaznajte ponavljajoče se pozicioniranje osi x. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje. 0.003
Z-osi ponavljajo položaj Turn-Mill Machining Machine
 Zaznajte ponavljajoče se pozicioniranje na osi z. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje. 0.003
Y-osi ponavljajo položaj Turn-Mill Machining Machine Zaznajte ponavljajoče se pozicioniranje na osi y. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje. 0.004
C osi ponavlja položaj Turn-Mill Machining Machine Zaznajte repozicioniranje fiksne točke osi C, opomba: najprej predvidite približno 50-krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje 20 lokov sekunde
C osi položaj rotacijskega položaja Turn-Mill Machining Machine  Zaznajte natančnost naključnega položaja osi C, opomba: najprej predvidite približno 50-krat, da izravnate napako hladnega motorja in vročega motorja, nato pa preverite ponavljajoče se nastavitve 72 lokov sekunde
Power Head vpenjanje Turn-Mill Machining Machine Stožčast beat 0.015
Power Head vpenjanje Turn-Mill Machining Machine
 Vpenjanje 0.01
Če želi stranka preizkusiti natančnost ISO ali VD1 osi x/z/y, se določi v času pisanja pogodbe. Stranka mora ta izdelek preizkusiti hkrati od začetnega sprejemanja tovarne Jingfusi.
