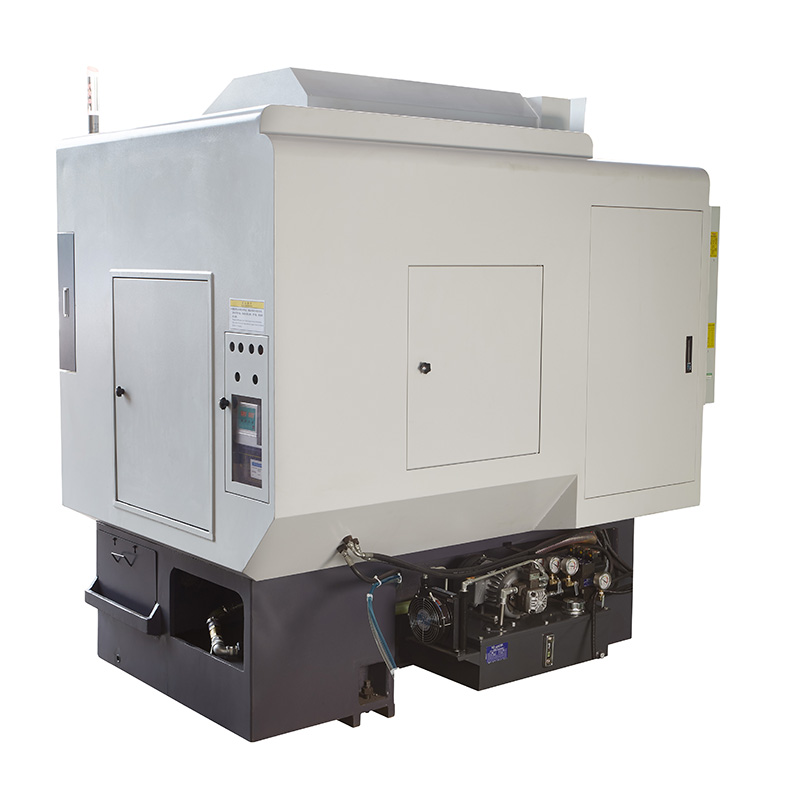

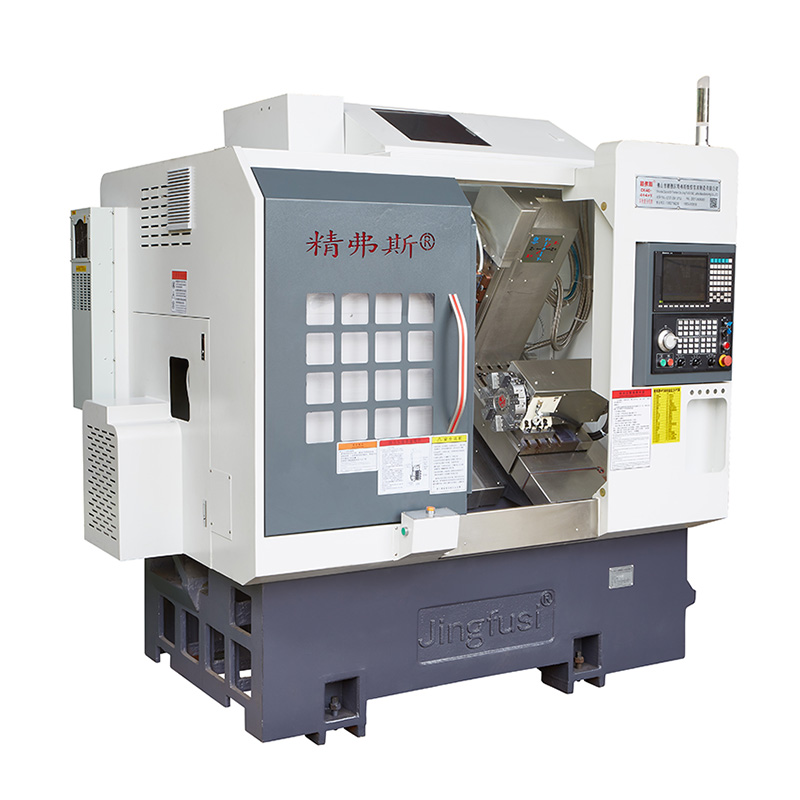

Visoko učinkovit CNC stružni in rezkalni stroj

Visoko učinkovit CNC stružni in rezkalni stroj Jingfusi® ima robustno konstrukcijo za težke obremenitve in napredno programiranje programske opreme, ki zagotavlja natančnost in točnost pri vsaki nalogi. Ne glede na to, ali morate izvrtati luknje, izrezati zapletene oblike ali doseči zrcalni zaključek na obdelovancu, je naš stroj kos tej nalogi.

Model:CK52-5+5+Y

Pošlji povpraševanje

Opis izdelka

Aplikacije

Ena od ključnih prednosti našega visokoučinkovitega CNC stružnega in rezkalnega stroja Jingfusi® je njegova vsestranskost. Z vrsto orodij, ki so na voljo, lahko naš stroj izvaja različne postopke struženja, rezkanja in vrtanja, zaradi česar je popolna izbira za proizvodnjo v majhnem obsegu ali proizvodne projekte v večjem obsegu.

Uporabniku prijazen vmesnik

Ne dovolite, da vas njegove napredne zmogljivosti prestrašijo. Naš visoko učinkovit CNC stružni in rezkalni stroj se ponaša z intuitivnim uporabniškim vmesnikom, ki olajša uporabo strokovnjakom vseh ravni izkušenj. Z interaktivnim zaslonom na dotik in uporabniku prijazno programsko opremo lahko samozavestno programirate in izvajate tudi najbolj zapletene naloge.

Učinkovit potek dela

V središču zasnove našega stroja je poudarek na učinkovitosti. Stroj je mogoče programirati za opravljanje več nalog v enem ciklu, kar skrajša proizvodni čas in poveča pretok. Poleg tega ima naš stroj visokohitrostno vreteno, ki omogoča večje hitrosti rezanja in tako dodatno izboljša produktivnost.

Robustna vzdržljivost

Zavedamo se, da je zanesljivost glavna prednostna naloga naših strank. Zato smo izdelali naš visoko učinkovit CNC stružni in rezkalni stroj iz robustnih, trpežnih materialov, ki lahko prenesejo intenzivno uporabo. Poleg tega sta redno vzdrževanje in vzdrževanje enostavna, kar olajša vzdrževanje vašega stroja v najboljšem delovnem stanju v prihodnjih letih.

Skratka, naš visokoučinkoviti CNC stružni in rezkalni stroj Jingfusi® je zmogljivo in vsestransko orodje, ki lahko pomaga avtomatizirati vaše proizvodne procese in izboljša učinkovitost. Ne glede na to, ali izdelujete velike serije ali unikatne dele po meri, vam lahko naš stroj pomaga z lahkoto doseči rezultate odlične kakovosti. Pišite nam še danes, da se dogovorimo za predstavitev in se sami prepričate, kaj lahko naš izdelek naredi za vas.

Diagram vožnje stroja

Podrobnosti produkta

Seznam parametrov

postavka	vsebino	enota	CK46-5+5+Y	CK52-5+5+Y
Obseg obdelave	Zamah nad posteljo	mm	Ø 500
	Največja dolžina zunanjega stružnega kroga	mm	320
	Največji premer palice	mm	Ø 45	Ø 51 ~ 55
glavna os	Največja hitrost vretena	vrtljajev na minuto	6000 (nastavljeno na 4000)	4500 (nastavljeno na 3500)
	Vrsta glave vretena		A2-5	A2-6
	Premer skoznje luknje vretena	mm	Ø 56	Ø 66
krma	Največji hod osi X/Z/Y	mm	800/470/310
	Maksimalno hitro premikanje osi X/Z/Y	m/min	24 (nastavitev 18)/24 (nastavitev 18)/15 (nastavitev 8)
	Vijačna palica osi X/Z/Y	mm	32/32/25
	Tirnica osi X/Z/Y	mm	35/35/25
Nožni stolp	Kupola z osmimi postajami	PCS	8 postaj, lahko opremljen z držali za orodje z dvojno luknjo, po izbiri z 12 postajami
Močna glava	Oblika za držalo orodja z električno glavo		ER25
	Največja hitrost močne glave	vrtljajev na minuto	6000 (nastavljeno na 4000), običajno se lahko uporablja za obdelavo izdelkov od 4000
	Največji vgradni premer vrtalne in rezkalne glave	mm	Ø 16
	Razdalja med gredjo pogonske glave in gredjo	mm	65
električni stroji	Moč/navor glavnega motorja	KW/Nm	7,5 KW/47,75 NM, izbirno 11 KW/70,03 Nm za jeklene dele z zmogljivostjo obdelave 80 in več
	Moč/navor motorja osi X/Z/Y	KW/Nm	Yaskawa 1,8 kW/11,5 Nm. Izbirna nova generacija 2,4 KW/naziv 11,5 Nm
	Moč/navor motorja glave X/Z	KW/Nm	2,4 KW/11,5 NM
	Največja hitrost glavnega motorja	vrtljajev na minuto	5000
drugo	Zavorna naprava za pozicioniranje vretena		hidravlični tlak
	Naklon postelje	°	35°
	Dolžina namizne plošče za nož X širina	mm	700X290
	Dolžina stroja X širina X višina	mm	2200X1580X2000
	Skupna teža celotnega stroja	KG	3430
	Skupna moč	kw	13
	Povprečna poraba energije	kw/h	2

Natančnost strojnega orodja

Natančnost stroja, standard faktorja Jingfus:
Glavni preizkusni predmet	Shematski diagram	Tovarniški standard


Radialni utrip vretena		Zaznavanje odtekanja zunanjega stožca	0.0035


Položaj ponovitve osi X		Zazna ponavljajoče se pozicioniranje osi X. Opomba: najprej predvidejte približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.003


Položaj ponovitve osi Z		Zazna ponavljajoče se pozicioniranje na osi Z. Opomba: najprej predvidejte približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.003


Položaj ponovitve osi Y		Zazna ponavljajoče se pozicioniranje na osi Y. Opomba: najprej predvidejte približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.004


Položaj ponovitve osi C		Zaznajte spremembo položaja fiksne točke osi C, opomba: najprej predvidite približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje	20 kotnih sekund


Položaj osi C vrtljiv		Zaznajte natančnost naključnega položaja osi C, opomba: najprej predvidite približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa preverite ponovljene nastavitve	72 ločnih sekund


Vpenjalni utrip glave		Utrip stožca	0.015

Vpenjalni utrip glave		Vpenjalno bitje	0.01

Če želi naročnik preizkusiti natančnost ISO ali VD1 osi X/Z/Y, se to določi ob sklenitvi pogodbe. Stranka mora preizkusiti ta artikel ob prvem prevzemu tovarne Jingfusi.
