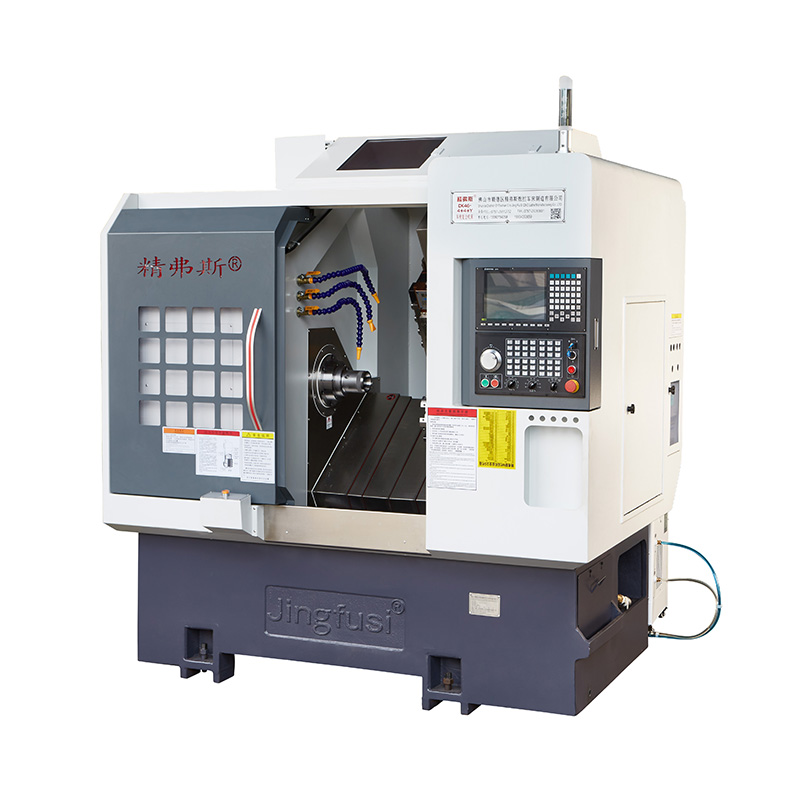

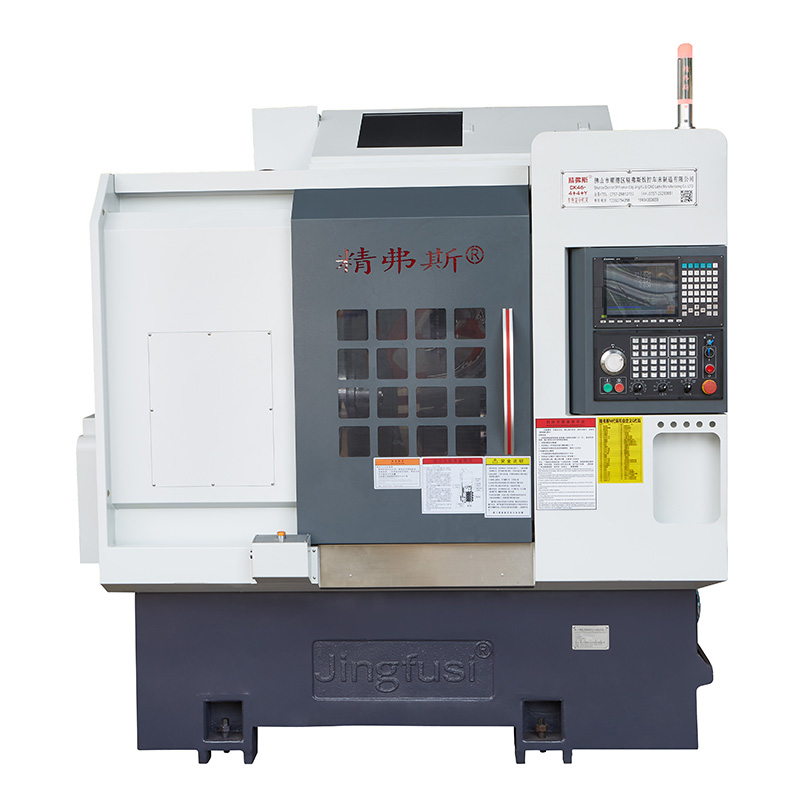

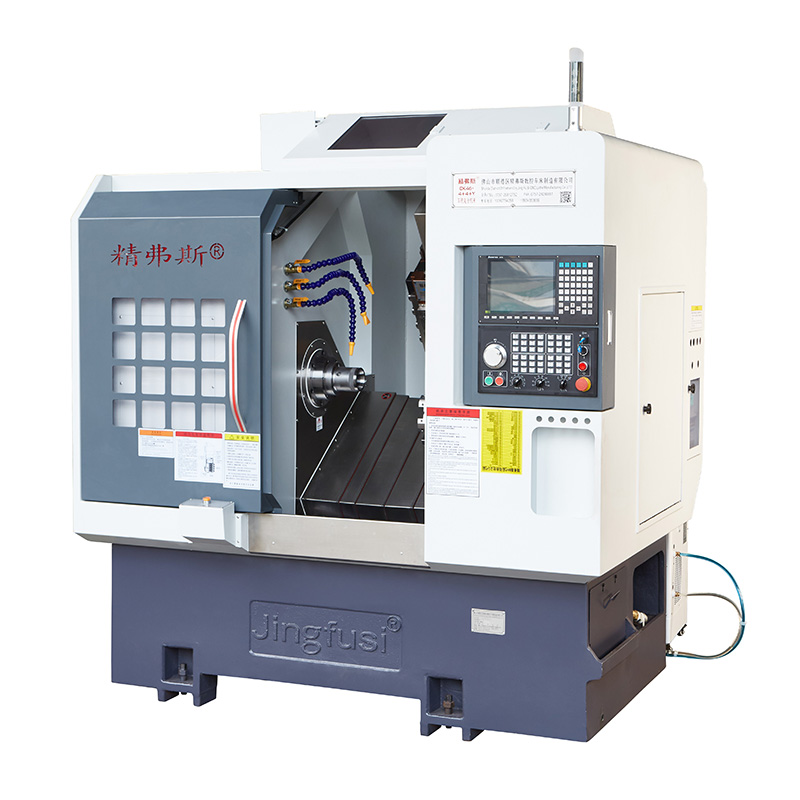

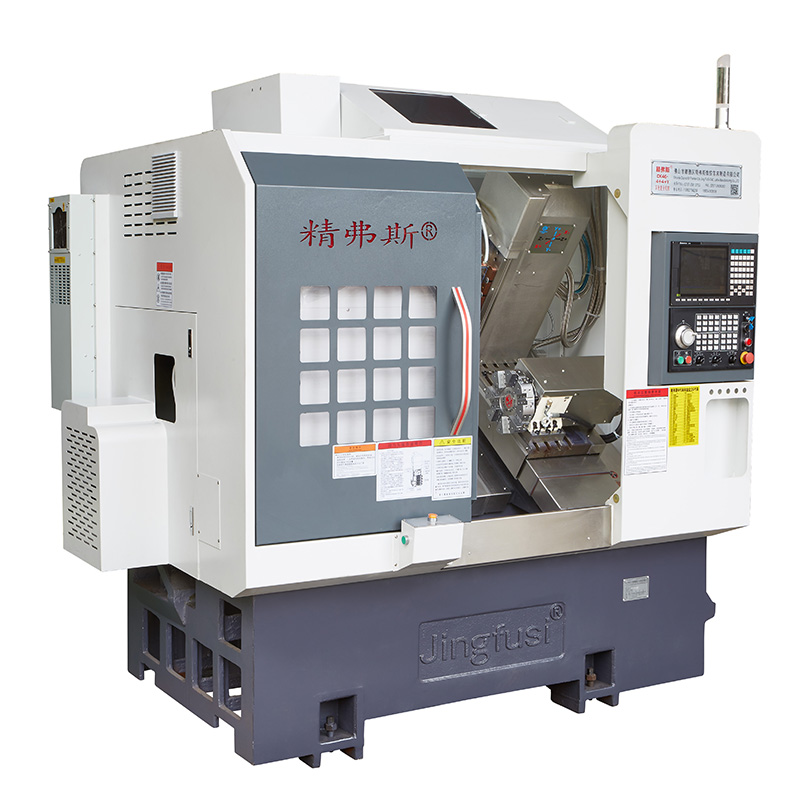

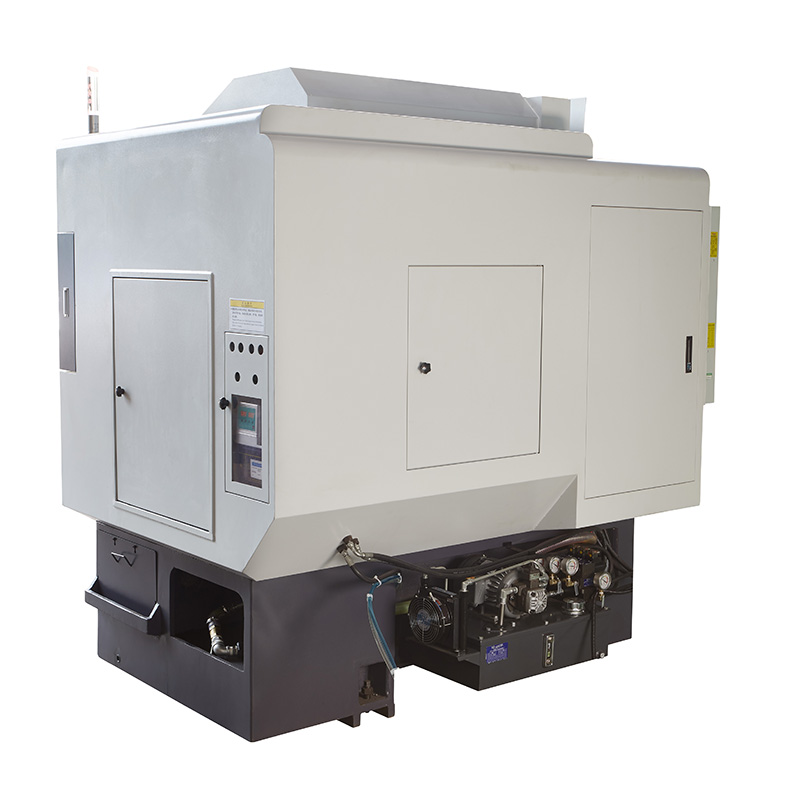

Avtomatski CNC stružni in rezkalni stroj

Avtomatski CNC stružni in rezkalni stroj je napredna proizvodna oprema, ki se pogosto uporablja v različnih panogah, kot so vesoljska, avtomobilska in natančna gradnja za učinkovito proizvodnjo kompleksnih delov in sklopov. Ta stroj združuje funkcije struženja in rezkanja v eno samo enoto, kar zagotavlja vsestranskost in večjo produktivnost.

Model:CK46-4+4+Y

Pošlji povpraševanje

Opis izdelka

Ti avtomatski CNC stružni in rezkalni stroji so opremljeni z računalniškim numeričnim nadzornim sistemom, ki omogoča natančne in avtomatizirane obdelave. Operaterji uporabljajo programsko opremo CAD/CAM za programiranje stroja za določanje želenih dimenzij delov in poti orodja.

Ti avtomatski CNC stružni in rezkalni stroji lahko izvajajo operacije struženja in rezkanja. Struženje vključuje vrtenje obdelovanca, medtem ko rezalno orodje oblikuje material, medtem ko rezkanje vključuje mirujoč obdelovanec in vrteče se rezalno orodje.

Diagram vožnje stroja

Podrobnosti produkta

Seznam parametrov

postavka	Model stružnice	enota	CK46-4+4+Y	CK52-4+4+Y
Obseg obdelave	Zamah nad posteljo	mm	Ø 500
	Največja dolžina zunanjega stružnega kroga	mm	320
	Največji premer palice	mm	Ø 45	Ø 51 ~ 55
glavna os	Vrsta glave vretena		A2-5	A2-6

	Premer skoznje luknje vretena	mm	Ø 56	Ø 66
	Največja hitrost vretena	vrtljajev na minuto	6000 (nastavljeno na 4500)	4500 (nastavljeno na 3500)
krma	Učinkovit hod osi X/Z/Y	mm	800/470/260

	Maksimalno hitro premikanje osi X/Z/Y	m/min	24 (nastavitev 18)/24 (nastavitev 18)/15 (nastavitev 8)
	Vijačna palica osi X/Z/Y	mm	32/32/25
	Tirnica osi X/Z/Y	mm	35/35/25
Nožni stolp	Kupola z osmimi postajami	PCS	8 postaj, lahko opremljen z držali za orodje z dvojno luknjo, po izbiri z 12 postajami
Močna glava	Oblika za držalo orodja z električno glavo		ER25


	Orodje z električno glavo	PCS	Z-os 4+X-os 4, z nameščenimi 4 dodatnimi fiksnimi držali orodja
	Največja hitrost močne glave	vrtljajev na minuto	6000 (nastavljeno na 4000), običajno se lahko uporablja za obdelavo izdelkov od 4000
	Razdalja med gredjo pogonske glave in gredjo	mm	65
električni stroji	Moč/navor glavnega motorja	KW/Nm	Nova generacija 7,5 kW, 47,75 NM. Jekleni deli z zmogljivostjo obdelave nad 80 so lahko opcijsko opremljeni z 11KW, 70,03Nm

	Moč/navor motorja osi X/Z/Y	KW/Nm	1,3 kW/8,39 NM
	Moč/navor motorja glave X/Z	KW/Nm	1,7 KW/8 NM
	Največja hitrost glavnega motorja	vrtljajev na minuto	5000
drugo	Zavorna naprava za pozicioniranje vretena		hidravlični tlak


	Naklon postelje	°	35°
	Dolžina stroja X širina X višina	mm	2200X1580X1900
	Skupna teža celotnega stroja	KG	3430
	Skupna moč	kw	13
	Povprečna poraba energije	kw/h	2

Natančnost strojnega orodja

Natančnost stroja, standard faktorja Jingfus:
Glavni preizkusni predmet	Shematski diagram	Tovarniški standard


Radialni utrip vretena		Zaznavanje odtekanja zunanjega stožca	0.0035


Položaj ponovitve osi X		Zazna ponavljajoče se pozicioniranje osi X. Opomba: najprej predvidejte približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.003


Položaj ponovitve osi Z		Zazna ponavljajoče se pozicioniranje na osi Z. Opomba: najprej predvidejte približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.003


Položaj ponovitve osi Y		Zazna ponavljajoče se pozicioniranje na osi Y. Opomba: najprej predvidejte približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.004


Položaj ponovitve osi C		Zaznajte spremembo položaja fiksne točke osi C, opomba: najprej predvidite približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje	20 kotnih sekund


Položaj osi C je vrtljiv		Zaznajte natančnost naključnega položaja osi C, opomba: najprej predvidite približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa preverite ponovljene nastavitve	72 ločnih sekund


Vpenjalni utrip glave		Utrip stožca	0.015

Vpenjalni utrip glave		Vpenjalno bitje	0.01

Če želi naročnik preizkusiti natančnost ISO ali VD1 osi X/Z/Y, se to določi ob sklenitvi pogodbe. Stranka mora preizkusiti ta artikel ob prvem prevzemu tovarne Jingfusi.
