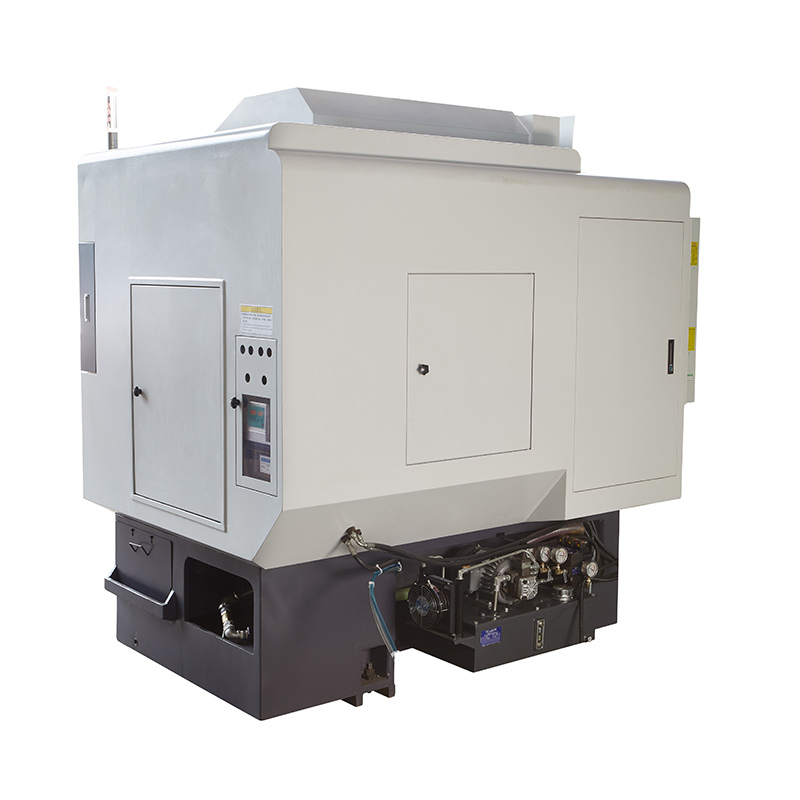

Visoko natančen stroj za struženje in rezkanje kupole

Kot profesionalni proizvajalec bi vam radi ponudili visokokakovosten visoko natančen vrtalni in rezkalni stroj Jingfusi®. In ponudili vam bomo najboljše poprodajne storitve in pravočasno dostavo.

Model:CK76DTY

Pošlji povpraševanje

Opis izdelka

Natančnost je ključnega pomena, ko gre za struženje in rezkanje, in naš stroj vam zagotavlja to natančnost. Z močno in vzdržljivo konstrukcijo ima ta stroj zmogljivosti za natančno strojno obdelavo z visokokakovostnim rezultatom.

Zasnova revolverske glave Jingfusi® tega stroja omogoča hitro in enostavno menjavo orodja, zaradi česar je popoln za različna strojna dela. Z zmogljivim rezkalnim vretenom in funkcijo struženja boste lahko hitro in natančno izdelali kompleksne dele.

Naš visoko natančni revolverski stružni in rezkalni stroj je zasnovan tako, da poenostavi postopek obdelave in poveča učinkovitost. Zagotavlja vsestranskost za reševanje različnih nalog in aplikacij s svojo visoko hitrostjo obdelave in večnamenskostjo.

Ne samo, da je naš stroj natančen, ampak je tudi izdelan, da traja. S trpežnim in robustnim okvirjem lahko ta stroj obdeluje široko paleto materialov in aplikacij, kar zagotavlja optimalno produktivnost in strokovnost.

Poleg tega intuitivni vmesnik tega stroja olajša uporabo, tudi za tiste, ki se prvič srečajo z obdelavo. Upravljalni elementi so zasnovani tako, da so uporabniku prijazni in vam omogočajo preprosto programiranje in izvajanje obdelovalnega dela.

Naš visokonatančni stroj za struženje in rezkanje kupola presega pričakovanja v smislu vzdržljivosti, učinkovitosti in natančnosti. S svojimi zmogljivimi zmogljivostmi, trdno konstrukcijo in vmesnikom, ki je enostaven za uporabo, je idealna rešitev za vaše potrebe po natančnem struženju in rezkanju.

Diagram vožnje stroja Jingfusi®

Podrobnosti produkta

Seznam parametrov

postavka	Model stružnice	enota	CK52DTY	CK76DTY	CK46DTY
Obseg obdelave	Največji premer vrtenja vretena	mm	Ø 700
	Največja dolžina zunanjega stružnega kroga	mm	520
	Največji premer palice	mm	Ø 55	Ø 72	Ø 45
glavna os	Največja hitrost vretena	vrtljajev na minuto	4200 (nastavitev 3500)	3200 (nastavitev 2000)	6000 (set 4500)
	Vrsta glave vretena		A2 - 6	A2 -8	A2 - 5
	Premer skoznje luknje vretena	mm	Ø 66	Ø 86	Ø 56
krma	Največji hod osi X/Z/Y	mm	260/500/±60
	90 ° močna glava, ki poteka skozi sredino vretena	mm	30
	Maksimalno hitro premikanje osi X/Z/Y	m/min	24 (nastavitev 16)/ 24 (nastavitev 16)/14 (nastavitev 8)
	Vijačna palica osi X/Z/Y	mm	40
	Valjčni tir osi X/Z/Y	mm	35/45/35
Močna kupola	Power turret model (močna kupola)	BMT	BMT55
	Močna vpenjalna glava	JE	ER32
	Fiksna velikost držala orodja	mm	25X25
	Premer stebla držala izvrtine	mm	Ø32
električni stroji	Moč/navor glavnega motorja	KW/Nm	11KW/nazivni navor 72Nm	15KW/nazivni navor 98Nm	7,5 KW/nazivni navor 47 Nm
	Moč/navor motorja osi X/Z/Y	KW/Nm	yaskawa 2,9 KW /18,6Nm，Izbirna nova generacija 3,1 KW /15Nm
	Moč/navor motorja glave kupole	KW/Nm	Nova generacija 3,1 KW/15NM
	Največja hitrost motorja kupole	vrtljajev na minuto	6000 (nastavitev 4000), skupna hitrost≤4000
	Moč/navor motorja glave	KW/Nm	3,1 KW/15 NM
	Moč/navor motorja za menjavo orodja za revolver	KW/Nm	Nova generacija 1,0 KW /3,1 NM
Zadnji del	Hod zadnjega dela	mm	520
	Največji hidravlični hod zadnjega dela	mm	100
	Stožčasta luknja stožca na vrhu zadnjega dela	MK	Mohs 5#
	Največja razdalja med konico in vpenjalno glavo	mm	690
drugo	Zavorna naprava za pozicioniranje vretena		Hidravlično, opcijsko programabilno
	Naklon postelje	°	30° ali 15°
	Dolžina stroja X širina X višina	mm	2500X1680X1900
	Skupna teža celotnega stroja	KG	5000KG
	Skupna moč	kw	20
	Povprečna poraba energije	kw/h	3

Natančnost strojnega orodja

Natančnost stroja, standard faktorja Jingfus:
Glavni preizkusni predmet	Shematski diagram	Metoda odkrivanja	Tovarniški standard


Radialni utrip vretena		Zaznavanje odtekanja zunanjega stožca	0.0035


Položaj ponovitve osi X		Zazna ponavljajoče se pozicioniranje osi X. Opomba: najprej predvidejte približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.003


Položaj ponovitve osi Z		Zazna ponavljajoče se pozicioniranje na osi Z. Opomba: najprej predvidejte približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.003


Položaj ponovitve osi Y		Zazna ponavljajoče se pozicioniranje na osi Y. Opomba: najprej predvidejte približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.004


Položaj ponovitve osi C		Zaznajte spremembo položaja fiksne točke osi C, opomba: najprej predvidite približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje	20 kotnih sekund


Položaj osi C vrtljiv		Zaznajte natančnost naključnega položaja osi C, opomba: najprej predvidite približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa preverite ponovljene nastavitve	72 ločnih sekund


Vpenjalni utrip glave		Utrip stožca	0.015

Vpenjalni utrip glave		Vpenjalno bitje	0.01

Če želi naročnik preizkusiti natančnost ISO ali VD1 osi X/Z/Y, se to določi ob sklenitvi pogodbe. Stranka mora preizkusiti ta artikel ob prvem prevzemu tovarne Jingfusi.
