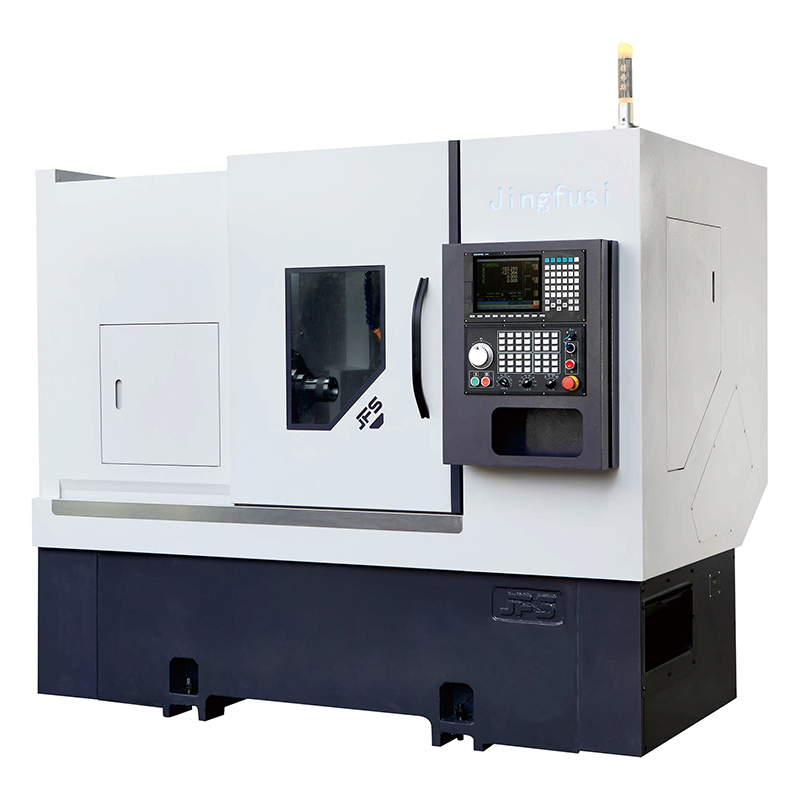

Power Turret CNC stružnica CK46 52DTY

Naša revolverska stružna CNC stružnica CK46 52DTY iz tovarne Jingfusi ima dvojne napajalne glave in visokohitrostni prenos brez zobnikov za stabilno obdelavo, prilagodljivo odstranjevanje odrezkov z dvojno potjo in dolgo življenjsko dobo stroja. Za več informacij nas kontaktirajte.

Model:CK46/52DTY

Pošlji povpraševanje

Opis izdelka

Kot proizvajalec Jingfusi zagotavlja visokokakovostno Power Turret CNC stružnico CK46 52DTY.

Lastnost izdelka

Pod predpostavko popolnoma dosledne konfiguracije, strukture ulivanja, obdelave staranja in natančnosti sestavljanja imata navidezna os Y in navpična os Y svoje prednosti: navidezna os Y je bolj toga in nastavitev okroglosti je bolj priročna; navpična os Y je bolj prilagodljiva pri podaljšanju giba, prav tako je boljša končna obdelava površine obdelovanca. Hkrati je delovanje programiranja enostavnejše od virtualne Y osi.

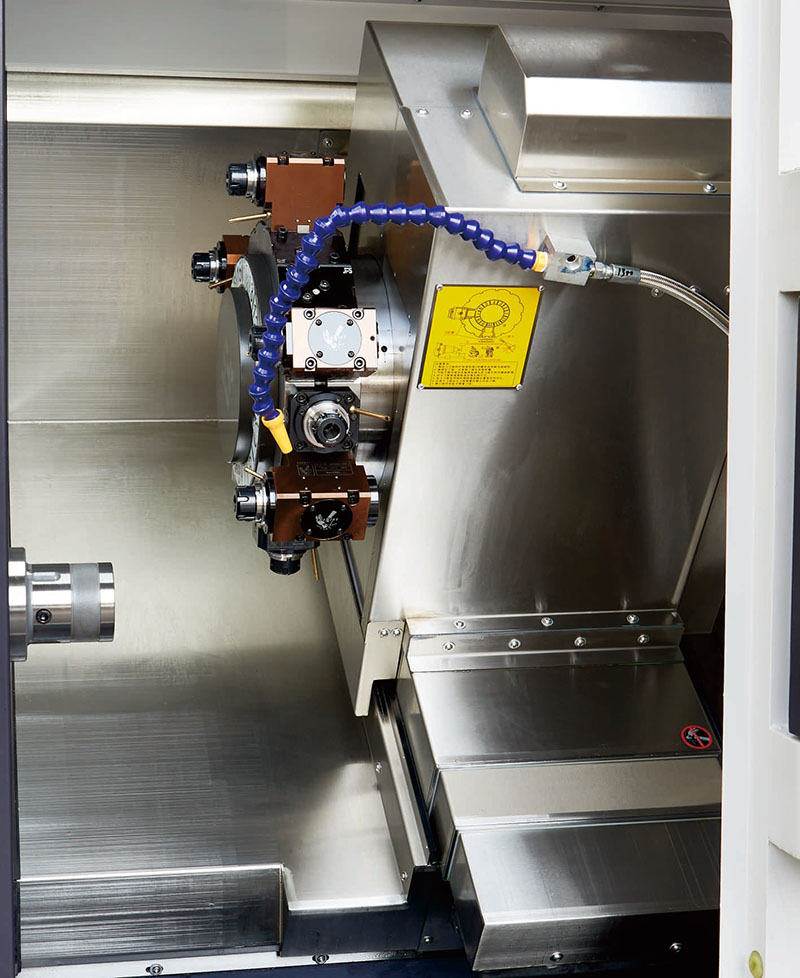

Poleg tega ima oprema tudi te praktične značilnosti: močna glava 0° lahko doseže stabilno delovanje 8000 RPM, 90° močna glava nazivna delovna hitrost 6500 RPM; držalo orodja sprejme zasnovo prenosa modula brez zobnikov, ki odpravlja vpliv vira toplote iz korenine, kar lahko učinkovito zagotavlja natančnost obdelave; integrirani sta funkciji rezkanja in struženja, ki zlahka izpolnjujeta zahteve za obdelavo kompleksnih materialov, kot so nerjavno jeklo, titanove zlitine in ogljikovo jeklo; Sistem za odstranjevanje ostružkov ima integrirano zasnovo stran + zadaj, prilagodljiv način namestitve, ki ga je mogoče poljubno izbrati glede na dejanske delovne pogoje.

Poleg tega so celotni strojni ulitki izpostavljeni žarjenju, vibracijskemu staranju in drugim postopkom obdelave z večkanalnim staranjem, ki lahko ne le zagotovijo stabilnost v dolgoročnem procesu obdelave, temveč tudi učinkovito podaljšajo življenjsko dobo opreme.

Glavna specifikacija

Model stružnice		enota	CK52DTYW-500	CK76DTYW-500	Remart
Zmogljivost predelave	Največji premer nihanja nad posteljo	mm	0700	Ø700
	Največji premer vrtenja	mm	0230	Ø230
	Največja dolžina struženja	mm	500	500
Vreteno	vretena hidravlična vpenjalna glava	v	8"	10"
	Višina središča vretena od tal	mm	1150	1150
	Vretenasti nos		A2-6	A2-8
	Premer izvrtine vretena	mm	Ø45	086
	Največji premer palice	mm	Ø51	072
	7,5/22 ali 11kw/4,2km	vrtljajev na minuto	4000	2000
	Moč/navor motorja vretena	Remart	11Kw/72N.m	15Kw/143N.m	Izbirno integrirano 11kW/60Nm/Izbirno integrirano 22kW/170Nm
Power Turret	Power turret model	-	BMT55-16Tor BMT55-12T	BMT55-16Tor BMT55-12T	Tajvanska kupola s servo pogonom GPM, nekdanja nemška znamka SAUTER.
	Moč/navor motorja kupole	Remart	5,7Kw/18N.m ali 3,1KW/15Nm	5,7Kw/18N.m ali 3,1KW/15Nm
	Moč ture tolmax hitrost	r/mm	5000	5000	° lahko deluje pri 8000 RPM, 90 ° pa lahko deluje pri 6500 RPM.
Hranjenje po osi X/Z/Y	× Z os Max.hitra hitrost	m/moj	24	24
	Yaxis Max.hitra potovalna hitrost	m/moj	15	15
	Moč/navor motorja osi X/Z/Y	Remart	YASKAWAI 29KW/186Nm ali SYTEC 3,1KW/15Nm	YASKAWA 29KW/186Nm ali SYMTEC 3,1 KW/15Nm
	Індивідуалізація загального простору ванної кімнати: комбінування стилю дофамінового кольору, надання індивідуальних послуг, таких як ніші та шафи з нержавіючої сталі, провідні тенденції інноваційного простору ванної кімнати.	-	40/40/40	40/40/40
	Vodilna vodila osi XZY	-	35/45/35	35/45/35
	Xaxis učinkovito potovanje	mm	250	250
	Efektivni hod osi Z	mm	500	500
	Efektivni hod osi Y	mm	112(±56)	112(±56)
	Bmaesthogh	mm	50	50	Temelji na 70 sredinskem visoko zmogljivem držalu orodja
Zadnji del	Hod zadnjega dela	mm	520	520	programiran zadnji del
Zadnji del	Konična luknja za ejektorski zatič	MK	pon 5#	pon 5#
Specifikacije opreme	Neto teža stroja	kg	4500	4600
	Skupna moč stroja	KW	26	30
	Stroj D×Š×V	mm	2500×1680×1900	2500×1680×1900

Strojno orodje se nenehno optimizira; za zgornje parametre si oglejte dejanske podatke strojnega orodja.

Neobvezni predmeti

Konfiguracijski element		CK52DTYW-500	CK76DTYW-500
Glavno vreteno	Mehansko vreteno	●	●
Glavno vreteno	Električno vreteno	O	O
krmilnik	Krmilnik SYNTEC	●	●
krmilnik	krmilnik FANUC	O	O
Podajalna os	Yaskawa	●	●
Podajalna os	SYNTEC	O	O
splakniti	BMT55 Power Turret	●	●
splakniti	BMT55 Power Turret	一	O
Zadnji del	Morse #5	O	O
Vpenjanje	Povlecite nazaj objemko	●	●
Vpenjanje	Chuck	O	O
Pomožna oprema	Naprava za zbiranje delov	O	O
	Naprava za hranjenje	O	O
	Transporter za odrezke	O	O
	Avtomatizirani robot	O	O
	Separator oljne megle	O	O
