CNC nagibne letve

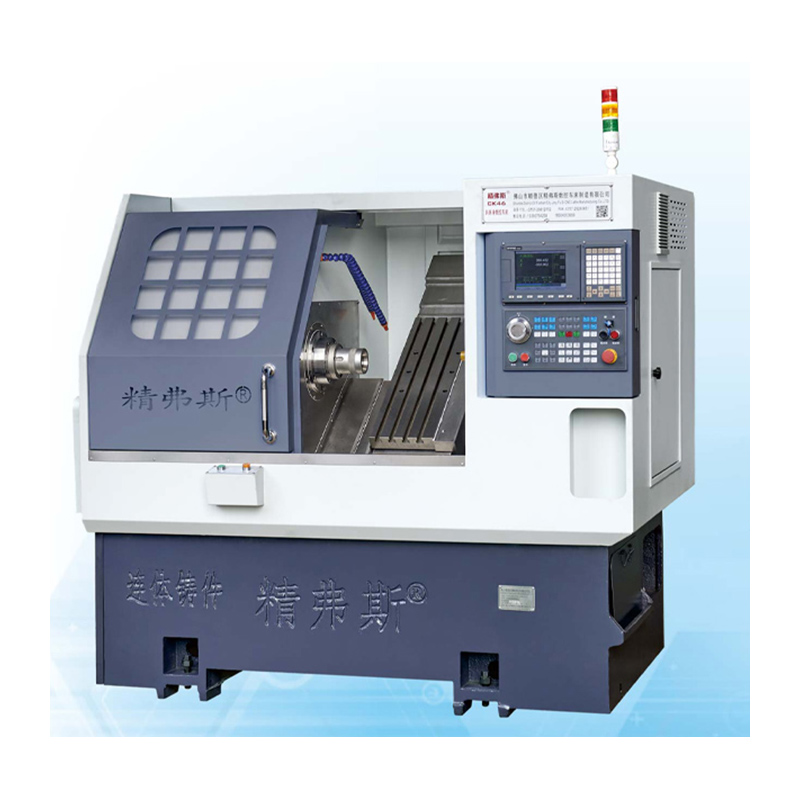

Na ležiščih naklona Jingfusi® CNC ima 35-stopinjsko nagnjeno zasnovo postelje skupaj z robustno strukturo navora, kar zagotavlja minimalno deformacijo tudi med operacijami rezanja težkih obremenitev. Ta nagnjena zasnova postelje olajša poenostavljene postopke namestitve, zamenjave in pregledov. Vključitev krogličnih vijakov in vretena z visoko natančnostjo še naprej zagotavlja izjemno natančnost in površinski sijaj pri obdelovalnih aplikacijah.

Model:CK46

Pošlji povpraševanje

Opis izdelka

CNC Slant Bed Lithes je izboljšanje in nadgradnja Jingfusi® CNC na prvotni osnovi. O , Precision CNC strojni stroji z večjo hitrostjo obdelave in lažjo nastavitev in vzdrževanje.

Podrobnosti o izdelku

Seznam parametrov

projekt		enota	CK46	CK52	CK76
Največja dolžina obrata		mm	350
Največji premer obračanja na postelji		mm	Ø 500
Največji premer obračanja na drsalni plošči		mm	Ø 160
Naklon postelje		°	35 °
Učinkovito potovanje osi x/z		mm	Premer 1000/400
Specifikacije vijakov x/z osi		mm	32
Specifikacije tirnice x/z osi		mm	35
Moč motorja X/Z-osi		Kw	1.3
Največje hitro gibanje osi x/z		m/my	24
Dolžina strojnega orodja x širina x višina		mm	2100x1580x1800
Skupna teža celotnega stroja		Kg	2600
Številka noža		popraviti	8
Kvadratna velikost noža		mm	20x20
Velikost krognega rezalnika		mm	Ø20
Skupna moč		kw	13	13	16
Povprečna poraba energije		Kw / h	2	2	2.5
glavna gred	Obrazec za obrazec vretena		A2-5	A2-6	A2 -8


	Največja hitrost vretena	r/min	6000 (nastavljeno na 4500)	4200 (nastavljeno na 3500)	3200 (nastavljeno na 2500)
	Moč motorja vretena	Kw	7.5	7.5	11
	Nazivni navor motorja vretena	Nm	47,8nm	47,8nm	72nm
	Premer največjega prehoda	mm	Ø 45	Ø 51	Ø 75

Natančnost strojnih strojev

Natančnost stroja, Jingfus Factor Standard:
Glavni testni element	Shematski diagram	Metoda odkrivanja	Tovarniški standard


Vreteni radialni utrip,		Zaznajte nalete zunanjega stožca	0.0025


Ponovni položaj X osi		Zaznajte ponavljajoče se pozicioniranje osi x. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.0025


Z-osi ponavljajo položaj		Zaznajte ponavljajoče se pozicioniranje na osi z. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.0025


Če želi stranka preizkusiti natančnost ISO ali VD1 osi x/z/y, se določi v času pisanja pogodbe. Stranka mora ta izdelek preizkusiti hkrati od začetnega sprejemanja tovarne Jingfusi.
