CNC nagnjen stroj za posteljo

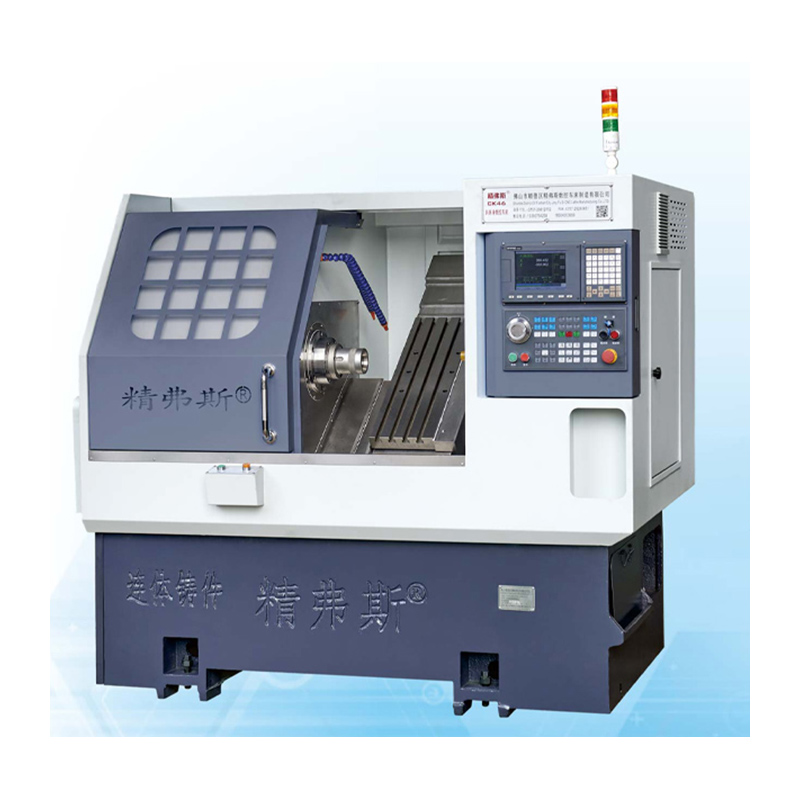

Visokokakovosten CNC -jev naklonjen posteljni stroj Jingfusi® ima značilnosti priročnega odstranjevanja čipov, popolnih funkcij, odlične zmogljivosti, visoke togosti, visoke učinkovitosti in visoke natančnosti. V glavnem se uporablja v avtomobilskih delih, vodovodnih ventilih, plesni in drugih panogah.

Model:CK46

Pošlji povpraševanje

Opis izdelka

Jingfusi® CNC nagnjen posteljni stroj se uporablja predvsem v samodejnih delih, vodovodnih ventilih, kalupih in drugih panogah. Primerno je tudi za obdelavo šaržnih gredi, diskov in drugih delov s kompleksnimi velikostmi, različnimi velikostmi in visokimi zahtevami natančnosti. Lahko samodejno dokonča obdelavo čipov notranjih in zunanjih krogov, utorov, stožcev, sferičnih površin, različnih metričnih in palčnih niti ter drugih vrtljivih teles. Vsi odlitki so narejeni iz smole peska, ki je doživel staranje in ima dobro stabilnost, visoko moč in dobro zadrževanje natančnosti.

Podrobnosti o izdelku

Seznam parametrov

projekt		enota	CK46	CK52	CK76
Največja dolžina obrata		mm	350
Največji premer obračanja na postelji		mm	Ø 500
Največji premer obračanja na drsalni plošči		mm	Ø 160
Naklon postelje		°	35 °
Učinkovito potovanje osi x/z		mm	Premer 1000/400
Specifikacije vijakov x/z osi		mm	32
Specifikacije tirnice x/z osi		mm	35
Moč motorja X/Z-osi		Kw	1.3
Največje hitro gibanje osi x/z		m/my	24
Dolžina strojnega orodja x širina x višina		mm	2100x1580x1800
Skupna teža celotnega stroja		Kg	2600
Številka noža		popraviti	8
Kvadratna velikost noža		mm	20x20
Velikost krognega rezalnika		mm	Ø20
Skupna moč		kw	13	13	16
Povprečna poraba energije		Kw / h	2	2	2.5
glavna gred	Obrazec za obrazec vretena		A2-5	A2-6	A2 -8


	Največja hitrost vretena	r/min	6000 (nastavljeno na 4500)	4200 (nastavljeno na 3500)	3200 (nastavljeno na 2500)
	Moč motorja vretena	Kw	7.5	7.5	11
	Nazivni navor motorja vretena	Nm	47,8nm	47,8nm	72nm
	Premer največjega prehoda	mm	Ø 45	Ø 51	Ø 75

Natančnost strojnih strojev

Natančnost stroja, Jingfus Factor Standard:
Glavni testni element	Shematski diagram	Metoda odkrivanja	Tovarniški standard


Vreteni radialni utrip,		Zaznajte nalete zunanjega stožca	0.0025


Ponovni položaj X osi		Zaznajte ponavljajoče se pozicioniranje osi x. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.0025


Z-osi ponavljajo položaj		Zaznajte ponavljajoče se pozicioniranje na osi z. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.0025


Če želi stranka preizkusiti natančnost ISO ali VD1 osi x/z/y, se določi v času pisanja pogodbe. Stranka mora ta izdelek preizkusiti hkrati od začetnega sprejemanja tovarne Jingfusi.
