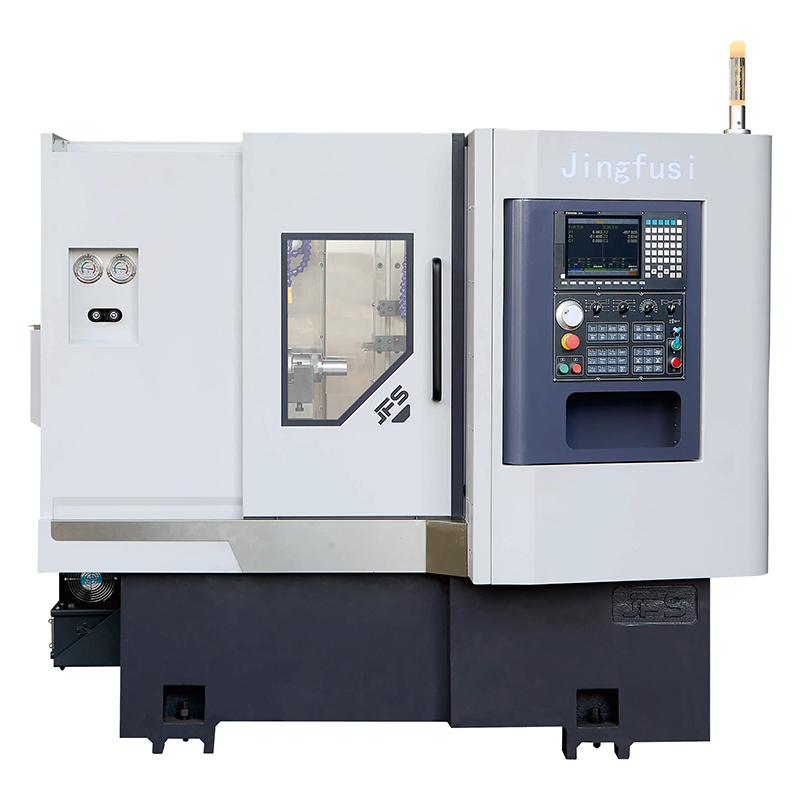

Stružnica z dvojnim vretenom

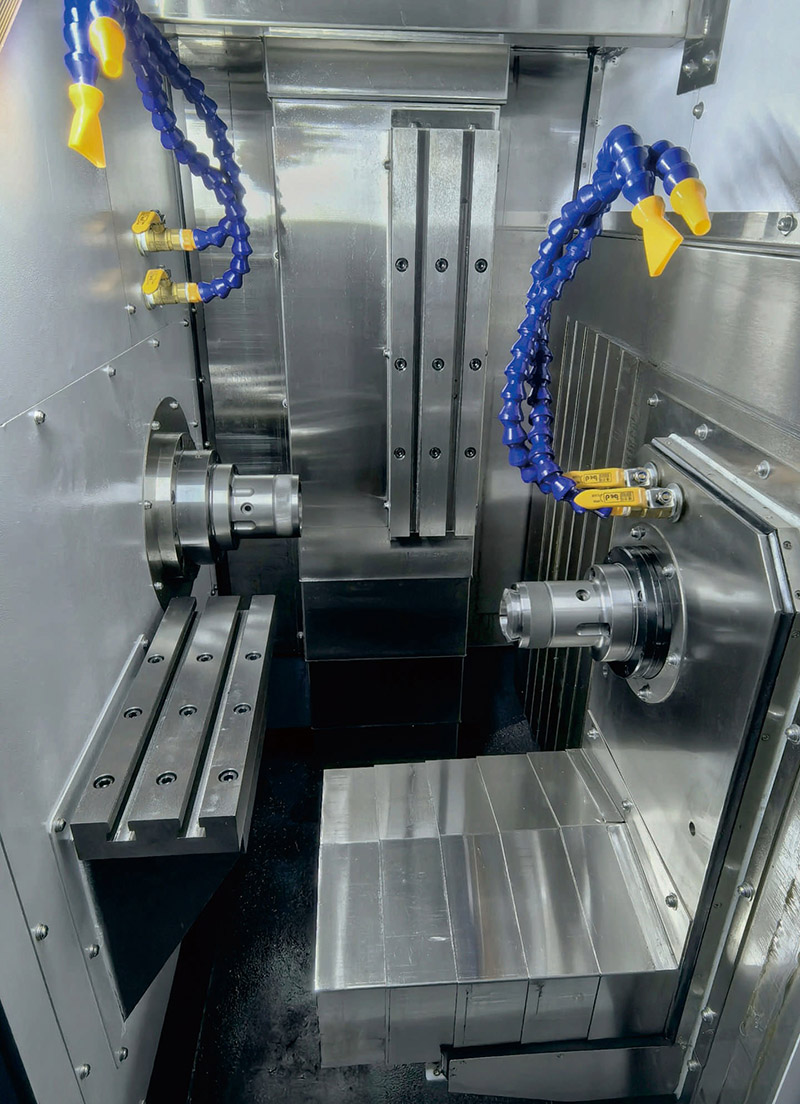

Jingfusi ponuja kakovostno stružnico z dvojnim vretenom. Uporabljamo dvovretensko in vertikalno zasnovo vretena, kar bistveno izboljša delovno učinkovitost obdelovalnega stroja. Navpična zasnova vretena omogoča tudi bolj priročno odstranjevanje odrezkov, kar ima za posledico znatno povečanje splošne učinkovitosti tovarniške proizvodnje. Naše strojno orodje je prejelo veliko pohval od številnih uporabnikov.

Model:CK46-36/36-36/25-25

Pošlji povpraševanje

Opis izdelka

Jingfusi je profesionalni proizvajalec stružnic z dvojnim vretenom. Zavezani smo izdelavi visoko zmogljivih in stroškovno učinkovitih obdelovalnih strojev. Glavne lastnosti tega izdelka so naslednje:
1. Orodni stroj z dvojnim vretenom, visoko zmogljiv, primeren za množično proizvodnjo.
2. Navpična os, olajša odstranjevanje odrezkov, zmanjša ročno delo
3. Lahko obdeluje materiale, kot so nerjavno jeklo, titanove zlitine in ogljikovo jeklo
Порівняння встановлення різьбових фланців на гирлах свердловин сланцевого газу в Північній Америці (n=200 груп):

Glavna specifikacija

Model stružnice		enota	CK46-36	CK36-36	CK25-25	Remart
Zmogljivost predelave	Največji premer nihanja nad stružnico	mm	Ø400	Ø400	400
	Največji premer struženja	mm	⊗160	O160	O160	Disk
	Največja dolžina struženja	mm	380	380	380
Vreteno	Višina središča vretena od tal	mm	1080	1080	1080
	Vretenasti nos	-	A2-5	A2-4	A2-4
	Premer izvrtine vretena	mm	Ø56	Ø43	038
	Največji premer paličnega materiala	mm	045	Ø35	027
	7,5/22 ali 11kw/4,2km	vrtljajev na minuto	4500	7000	8000
	Moč/navor motorja vretena	Remart	7,5 kW/47 N.m	5,5 kW/35 N.m	3,7 kW/23 N.m
protivreteno	Specifikacije konca podvretena		A2-4	A2-4	A2-4
	Luknja za susidleiner dameter	mm	056	O43	038
	Največja prehodna palica	mm	35	Ø35	Ø27
	Največji premer nihanja nad stružnico	lr/mm	7000	7000	8000
	Moč/navor motorja podvretena	Remart	7,5 kW / 29 Nm	7,5 kW / 29 Nm	5,5 kW / 22 Nm
Hranjenje po osi X/Z/Y	Največja hitrost potovanja	m/moj	24	24	24
	Moč/navor motorja osi X/Z/X1/Z2	Remart	SYNTEC 2.4/11.5	SYNTEC 2.4/11.5	SYNTEC 2.4/11.5
	XIZX¹Z2-axi C3-grad vijaki		32/32/32/32	32/32/32/32	32/32/32/32
	Vodilna vodila osi X/Z1Z2Y	-	35/35/35/35	32/32/32/32	32/32/32/32
	Efektivni hod osi X1	mm	400	400	400
	Efektivni hod osi Z1	mm	230	400	400
	x2 efektivni hod osi	mm	320	400	400
	Efektivni hod osi Z2	mm	260	260	260
Specifikacije opreme	Neto teža stroja	kg	3790	3780	3770
	Skupna moč stroja	KW	20	19	18
	Stroj D×Š×V	mm	2200×1700×1790	2200×1700×1790	2200×1700×1790

Strojno število se nenehno optimizira; za zgornje parametre si oglejte dejanske podatke strojnega orodja.

Neobvezni predmeti

Konfiguracijski element		CK46-36	CK36-36	CK25-25
Glavno vreteno	Mehansko vreteno	O	O	O
Glavno vreteno	Električno vreteno	●	●	●
krmilnik	Krmilnik SYNTEC	●	●	●
krmilnik	krmilnik FANUC	O	O	O
Podajalna os	Yaskawa	●	●	●
Podajalna os	SYNTEC	●	●	●
Vpenjanje	Povlecite nazaj objemko	O	O	O
Vpenjanje	Chuck	O	O	O
Pomožna oprema	Naprava za zbiranje delov	O	O	O
	Naprava za hranjenje	O	O	O
	Transporter za odrezke	O	O	O
	Avtomatizirani robot	O	O	O
	Separator oljne megle	O	O	O
