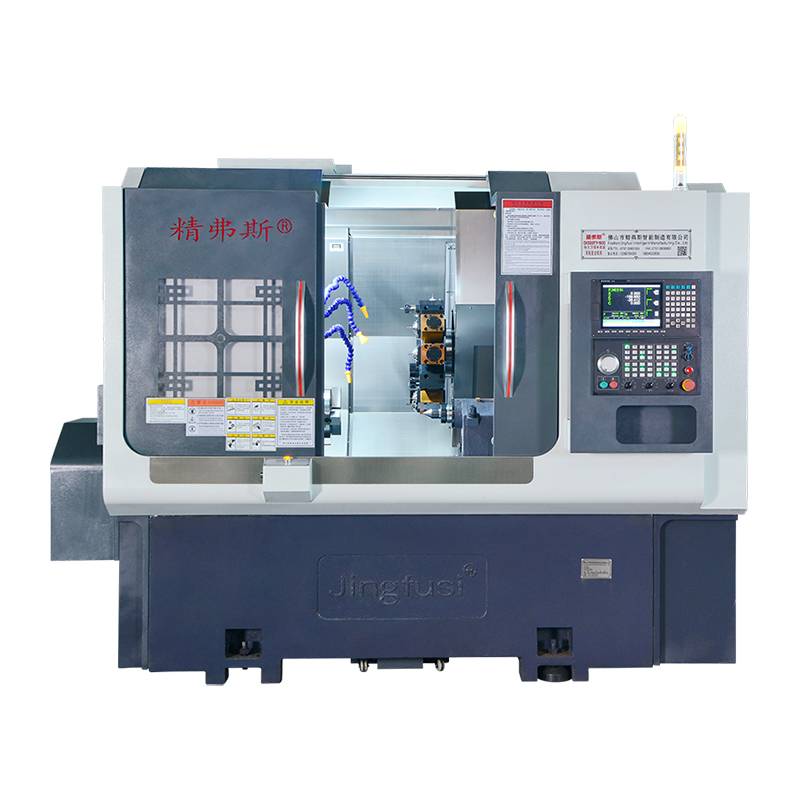

Obračanje rezkalnega kompozitnega za stružnice

Visokokakovostni rezkalni kompozitni stroj Jingfusi v svoji zasnovi vključuje prilagodljivo vreteno, ki drži pomožni mehanizem, kar povečuje togost med obdelavo delov. Sistem za spremembo neposrednega orodja odpravlja potrebo po zapletenih programih za spremembo orodja in zmanjšuje čas spreminjanja orodja v prostem teku, kar ima za posledico učinkovito obdelavo in prihranke stroškov za uporabnike. Ta inovativna zasnova ne samo izboljša celotno stabilnost stroja med operacijami, ampak tudi racionalizira postopek spreminjanja orodja, zaradi česar je obdelovalni potek dela bolj učinkovit in ekonomsko ugoden za uporabnike.

Model:CK52DTY

Pošlji povpraševanje

Opis izdelka

Napajalni kompozitni za stružnice pri dobaviteljih Jingfusis brezhibno vključuje preoblikovanje, rezkanje, vrtanje, dolgočasno, tapkanje in različne druge funkcije v eno samo vsestransko napravo. Ta stroj je sposoben izvajati končne in stranske rezkanje, vrtanje, tapkanje in sestavljeno obdelavo, ta stroj je še posebej primeren za zapletene oblike in zahtevne natančne specifikacije. Odlikuje se pri obvladovanju celovitih potreb obdelave vrtljivih delov, tako da v enem vpenjanju dokonča vse ali večino zahtevanih operacij. To ne zagotavlja samo izjemne natančnosti, ampak tudi poveča učinkovitost, kar na koncu vodi do zmanjšanja stroškov v procesu obdelave.

Ključne značilnosti obračanja kompozitnih stružnic:

1. Nadzorovana razporeditev z dovolj notranjega prostora.

2.INKPORACIJA ODLOČINE, STRUKTURA SOMALNEGA VREDENJA IN HITROSTI HIDRAVLIČNEGA RAZPOLOŽENJA, KI SAMO NAPREJ NAJBOLJŠE ZDRAVJE.

3. Zagotavljanje zmogljivosti za visoke hitrosti obdelovalnega stroja.

4. Prekinitve moči, ki povzročajo netočnosti v vrednosti servo motorja.

Diagram potovanja stroja

Podrobnosti o izdelku

Seznam parametrov

predmet	Model stružnice	enota	CK52DTY	CK76DTY	CK46DTY
Obdelava obsega	Največji premer vrtenja vretena	mm	Ø 700
	Največja dolžina zunanjega kroga.	mm	520
	Največji premer palice	mm	Ø 55	Ø 72	Ø 45
glavna os	Največja hitrost vretena	r/min	4200 (nastavitev 3500)	3200 (nastavitev 2000)	6000 (Set 4500)
	Vrsta glave vretena		A2 - 6	A2 -8	A2 - 5
	Premer vretena skozi luknjo	mm	Ø 66	Ø 86	Ø 56
nahraniti	Največji mož x/z/y osi	mm	260/500/± 60
	90 ° moči glava, ki gre skozi sredino vretena	mm	30
	Največje hitro gibanje osi x/z/y	m/my	24 (nastavitev 16)/ 24 (nastavitev 16)/ 14 (nastavitev 8)
	Vijačna palica x/z/y osi	mm	40
	Rollerska proga x/z/y osi	mm	35/45/35
Power Turret	Model napajalne turret (Power Turret)	Bmt	BMT55
	Koleta moči	Je	Er32
	Velikost držala za fiksno orodje	mm	25x25
	Premer držala za držalo	mm	Ø32
Električni stroji	Glavni motorja/navor	Kw / nm	11kW/ocenjeno 72Nm	15kW/ocenjeno 98nm	7,5 kW/ocenjeno 47nm
	X/z/y osi motorja/navor motorja	Kw / nm	Yaskawa 2,9 KW /18.6nm ，optional Nova generacija3,1 kW /15nm
	Power/navor motorja za glavo v višini	Kw / nm	Nova generacija 3,1 kW/15Nm
	Največja hitrost motorja na napajanju	r/min	6000 (nastavitev 4000), skupna hitrost4000
	Power Head Motor Power/Navor	Kw / nm	3,1 kW/15nm
	Moč/navor motorja, ki menjava orodja Turret	Kw / nm	Nova generacija1.0 kW /3.1nm
Tailstock	Udarna kap	mm	520
	Največji hidravlični udar v Tailstocku	mm	100
	Tailstock zgornja igla stožčasta luknja konus	Mk	MOHS 5#
	Največja razdalja med konico in chuckom	mm	690
drugi	Zavorna naprava za pozicioniranje vretena		Hidravlični, neobvezno programirljivo
	Naklon postelje	°	30 ° ali 15 °
	Dolžina strojnega orodja x širina x višina	mm	2500x1680x1900
	Skupna teža celotnega stroja	Kg	5000kg
	Skupna moč	kw	20
	Povprečna poraba energije	Kw / h	3
