Strojno orodje za struženje in rezkanje

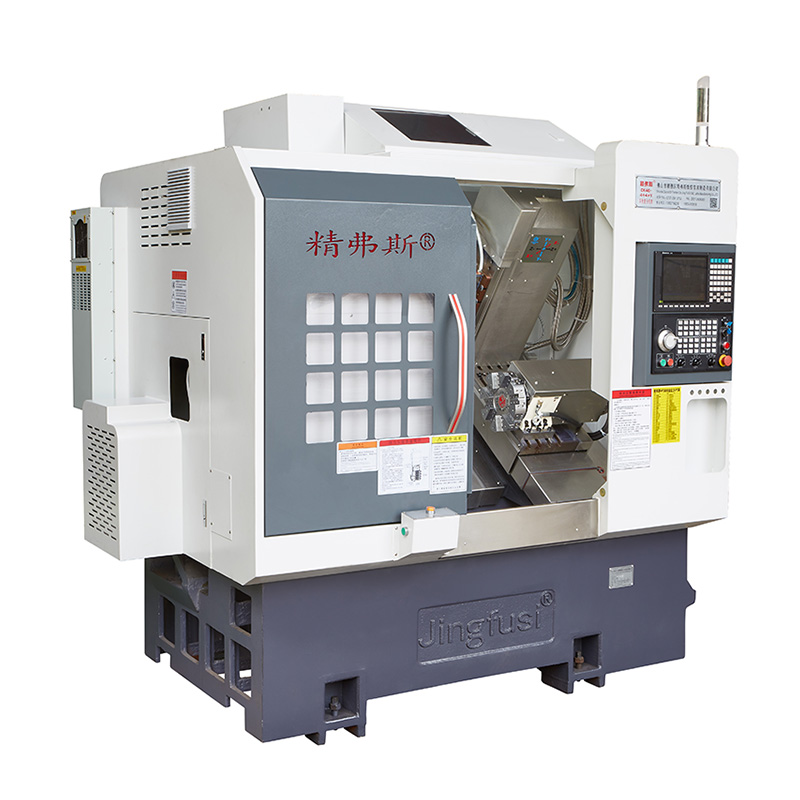

  • Strojno orodje za struženje in rezkanje - 0 Strojno orodje za struženje in rezkanje - 0

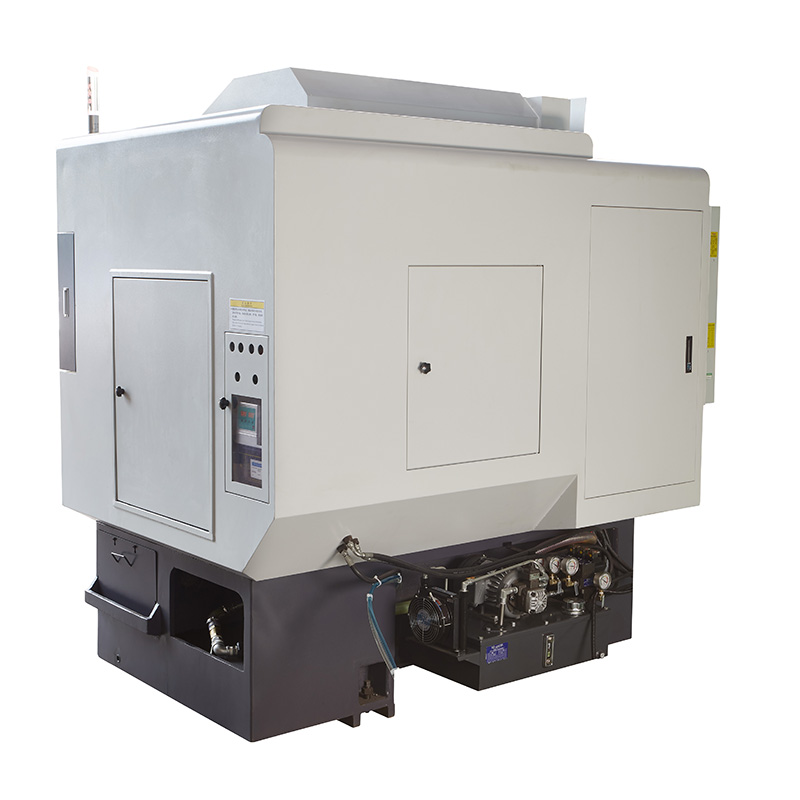

  • Strojno orodje za struženje in rezkanje - 1 Strojno orodje za struženje in rezkanje - 1

Strojno orodje za struženje in rezkanje

Lahko ste prepričani, da boste v naši tovarni kupili strojno orodje za struženje in rezkanje, mi pa vam bomo ponudili najboljše poprodajne storitve in pravočasno dostavo. Naša tovarna noče sprejeti nobene druge nizkokakovostne konfiguracije stranke, ker je drugačna konfiguracija je neprijetno za izdelavo standardov za pregled kakovosti. vplivajo na kakovost in življenjsko dobo strojnega orodja ter vplivajo na učinkovitost in stroške poprodajnih storitev.

Model:CK52-4+4+Y

Pošlji povpraševanje

Opis izdelka

Sledi predstavitev visokokakovostnega strojnega orodja Jingfusi® za struženje in rezkanje, v upanju, da ga boste lažje razumeli. Dobrodošli nove in stare stranke, da še naprej sodelujete z nami in ustvarite boljšo prihodnost!


Diagram vožnje stroja



Podrobnosti produkta



Seznam parametrov

postavka Model stružnice enota CK46-4+4+Y CK52-4+4+Y
Obseg obdelave Zamah nad posteljo mm Ø 500
Največja dolžina zunanjega stružnega kroga mm 320
Največji premer palice mm Ø 45 Ø 51 ~ 55
glavna os Vrsta glave vretena
A2-5 A2-6
Premer skoznje luknje vretena mm Ø 56 Ø 66
Največja hitrost vretena vrtljajev na minuto 6000 (nastavljeno na 4500) 4500 (nastavljeno na 3500)
krma Učinkovit hod osi X/Z/Y mm 800/470/260

Maksimalno hitro premikanje osi X/Z/Y		 m/min 24 (nastavitev 18)/24 (nastavitev 18)/15 (nastavitev 8)
Vijačna palica osi X/Z/Y mm 32/32/25
Tirnica osi X/Z/Y mm 35/35/25
Nožni stolp
 Kupola z osmimi postajami PCS 8 postaj, lahko opremljen z držali za orodje z dvojno luknjo, po izbiri z 12 postajami
Močna glava Oblika za držalo orodja z električno glavo
ER25
Orodje z električno glavo PCS Z-os 4+X-os 4, z nameščenimi 4 dodatnimi fiksnimi držali orodja
Največja hitrost močne glave vrtljajev na minuto 6000 (nastavljeno na 4000), običajno se lahko uporablja za obdelavo izdelkov od 4000
Razdalja med gredjo pogonske glave in gredjo mm 65
električni stroji Moč/navor glavnega motorja KW/Nm Nova generacija 7,5 kW, 47,75 NM. Jekleni deli z zmogljivostjo obdelave nad 80 so lahko opcijsko opremljeni z 11KW, 70,03Nm
Moč/navor motorja osi X/Z/Y KW/Nm 1,3 kW/8,39 NM
Moč/navor motorja glave X/Z KW/Nm 1,7 KW/8 NM
Največja hitrost glavnega motorja vrtljajev na minuto 5000
drugo Zavorna naprava za pozicioniranje vretena
hidravlični tlak
Naklon postelje ° 35°
Dolžina stroja X širina X višina mm 2200X1580X1900
Skupna teža celotnega stroja KG 3430
Skupna moč kw 13
Povprečna poraba energije kw/h 2

Natančnost strojnega orodja

Natančnost stroja, standard faktorja Jingfus:
Glavni preizkusni predmet Shematski diagram Tovarniški standard
Radialni utrip vretena Zaznavanje odtekanja zunanjega stožca 0.0035
Položaj ponovitve osi X Zazna ponavljajoče se pozicioniranje osi X. Opomba: najprej predvidejte približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje. 0.003
Položaj ponovitve osi Z
Zazna ponavljajoče se pozicioniranje na osi Z. Opomba: najprej predvidejte približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje. 0.003
Položaj ponovitve osi Y Zazna ponavljajoče se pozicioniranje na osi Y. Opomba: najprej predvidejte približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje. 0.004
Položaj ponovitve osi C Zaznajte spremembo položaja fiksne točke osi C, opomba: najprej predvidite približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje 20 kotnih sekund
Položaj osi C vrtljiv   Zaznajte natančnost naključnega položaja osi C, opomba: najprej predvidite približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa preverite ponovljene nastavitve 72 ločnih sekund
Vpenjalni utrip glave Utrip stožca 0.015
Vpenjalni utrip glave
Vpenjalno bitje 0.01
Če želi naročnik preizkusiti natančnost ISO ali VD1 osi X/Z/Y, se to določi ob sklenitvi pogodbe. Stranka mora preizkusiti ta artikel ob prvem prevzemu tovarne Jingfusi.
