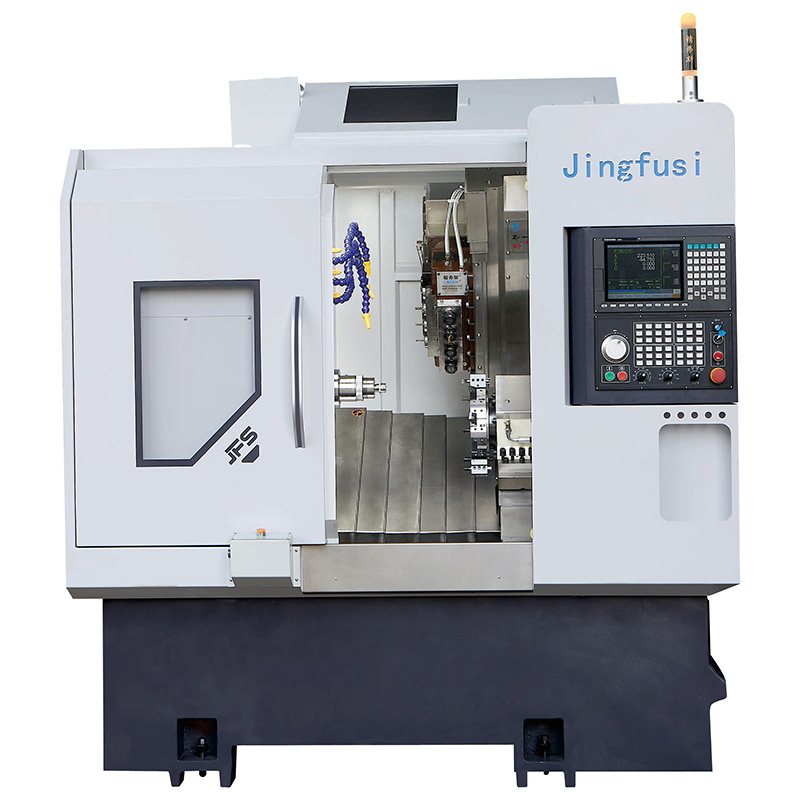

Stružni mlin CNC stružnica

Jingfusi je proizvajalec CNC stružnic za struženje. Naša tovarna je predana zagotavljanju strankam visokozmogljivih in stroškovno učinkovitih obdelovalnih strojev. Nenehno raziskujemo potrebe strank na trgu in izdelujemo izdelke, ki izpolnjujejo njihove dejanske zahteve glede uporabe, s čimer si zaslužimo pohvale številnih uporabnikov v industriji. Dobrodošli, da obiščete našo tovarno!

Model:CK46/52-4+4+Y

Pošlji povpraševanje

Opis izdelka

Jingfusi je tovarna za stružne CNC stružnice. Sledijo glavne značilnosti našega izdelka:

• V primerjavi z motornimi revolverskimi glavami ponuja naše strojno orodje višje hitrosti, večjo natančnost in boljšo površinsko obdelavo pri obdelavi majhnih do srednje velikih delov.

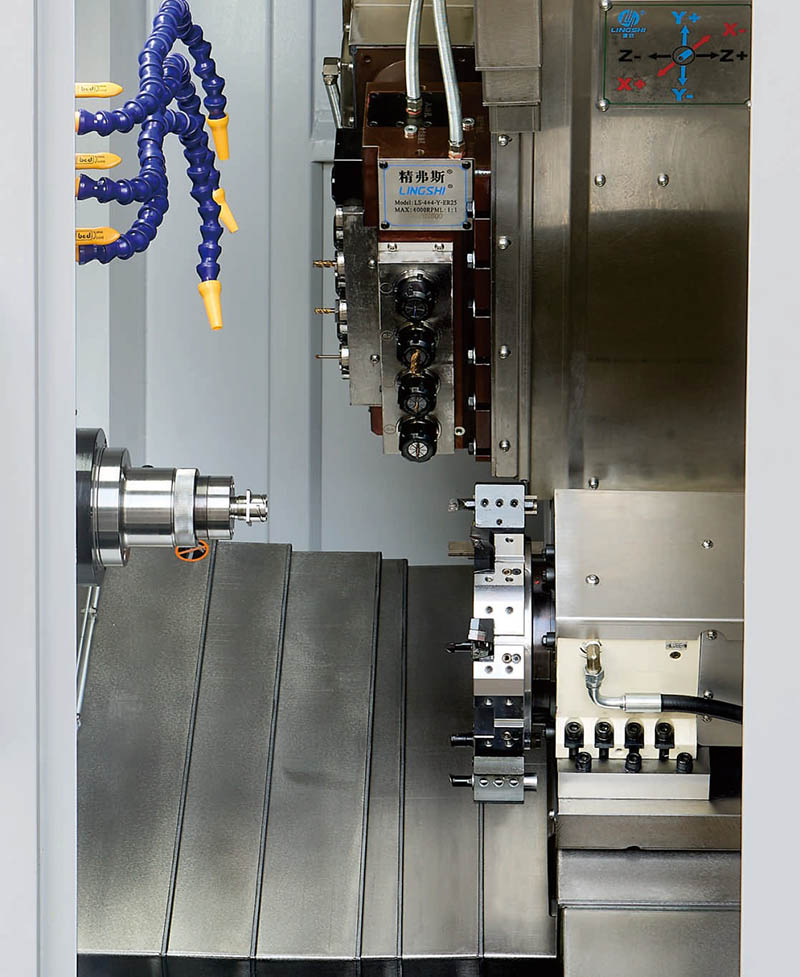

• Naša napajalna glava ima medosno razdaljo 65 mm in vtični dizajn, kar olajša zamenjavo napajalne glave ali ležajev, kar poenostavlja rutinsko vzdrževanje.

• Naše strojno orodje lahko obdeluje kompleksne materiale, kot so nerjavno jeklo, titanove zlitine in ogljikovo jeklo.

• Naš obdelovalni stroj zagotavlja dolgotrajno stabilno obdelavo in ima dolgo življenjsko dobo.

Glavna specifikacija

Model stružnice		enota	CK46-4+4+Y	CK52-4+4+Y	Remart
Zmogljivost predelave	Največji premer nihanja nad posteljo	mm	O480	O480
	Največji premer nastavitve	mm	Q80	Q80
	Največja dolžina struženja	mm	320	320
Vreteno	Središče vretena visoko od tal	mm	1150	1150
	Vretenasti nos	-	A2-5	A2-6
	Premer izvrtine vretena	mm	056	066
	Največji dameter materiala palice	mm	O45	051
	7,5/22 ali 11kw/4,2km	vrtljajev na minuto	4500	4000
	moč motorja vretena	Remart	7,5 kW/47 N.m	11Kw/72N.m	Izbirni integrirani 11kW/60Nm Izbirni integrirani 22kW/170Nm
Power Turret	Model sklopa močne glave		Fiksna 4+radilna smer4+aksialna smer4	oin
	Močni motor z glavo	Remart	SYNTEC 1,7 kW/8,34 N.m	SYNTEC 1,7 kW/8,3 N.m	Dva motorja poganjata osem močnih glav
	Razdalja med jaški	mm	65	65
	Največja hitrost močne glave	r/mm	5000	5000	4000 pogosto uporablja
	Način pritrditve orodja moči		ER25	ER25
Servo kupola	Model servo kupole		MK-63RSV-8T	MK-63RSV-8T	Opcijsko 12T
Hranjenje po osi X/Z/Y	Os X/Z/Y Največja velika hitrost potovanja	m/moj	24	24
	×/Z/Y-moč motorja/navor	kw/N.m	YASKAWAI 1,3 KW/8,34 Nm ali SYNTEC 1,8 KW/11,5 Nm	YASKAWAI 1,3 KW/8,34 Nm ali SYNTEC 1,8 KW/11,5 Nm
	X/ZY-os C3-gradebll vijaki		32/32/25	32/32/25
	×/ZY-os olerguide dvignjen	-	35/35/25	35/35/25
	CK52DTW virtualna os Y	mm	800	800
	Efektivni hod osi Z	mm	470	470
	Yaxis učinkovito potovanje	mm	260	260
	Interpolacijska glava osi Y 90° gre skozi središče vretena	mm	70	70
Specifikacije opreme	Neto teža stroja	kg	3400	3500
	Skupna moč stroja	KW	13	16.5
	Stroj D×Š×V	mm	2200×1580 x1900	2200×1580×1900

Strojno orodje se nenehno optimizira; za zgornje parametre si oglejte dejanske podatke strojnega orodja.

Neobvezni predmeti

Konfiguracijski element		CK46-4+4+Y	CK52-4+4+Y
Glavno vreteno	Mehansko vreteno	●	●
Glavno vreteno	Električno vreteno	O	O
krmilnik	Krmilnik SYNTEC	●	●
krmilnik	krmilnik FANUC		O
Podajalna os	Yaskawa	●	●
Podajalna os	SYNTEC	O	O
Vpenjanje	Povlecite nazaj objemko	●	●
Vpenjanje	Chuck	O	O
splakniti	8 delovnih postaj	●	●
splakniti	12 delovnih postaj	O	O
Pomožna oprema	Naprava za zbiranje delov	O	O
	Naprava za hranjenje	O	O
	Transporter za odrezke	O	O
	Avtomatizirani robot	O	O
	Separator oljne megle	O	O
