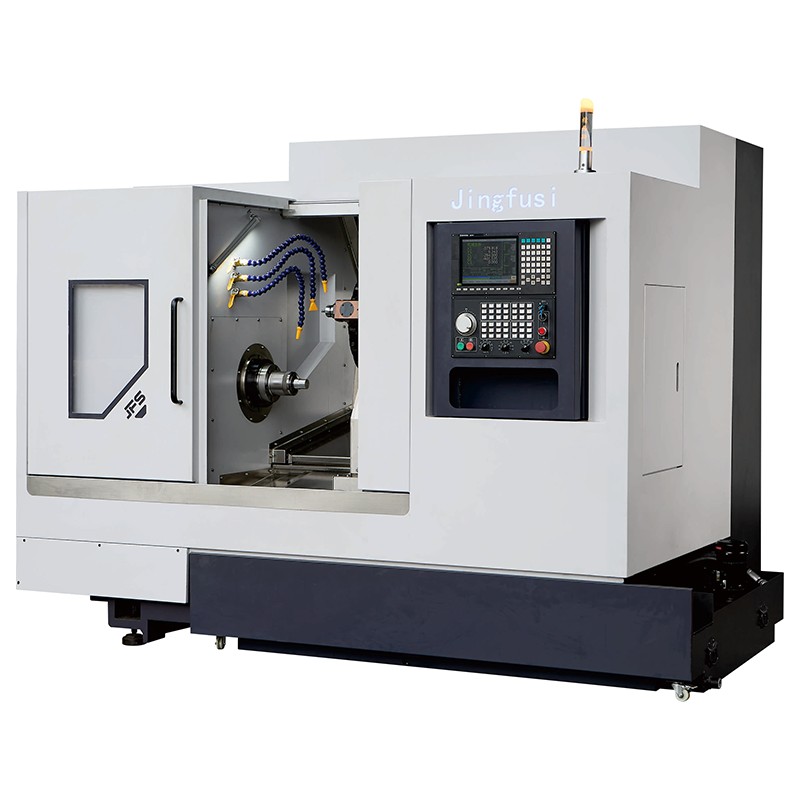

Power Turret CNC stružnica CK46 52 76DT

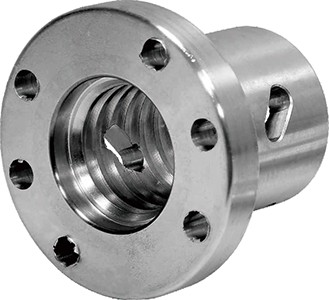

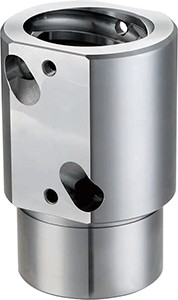

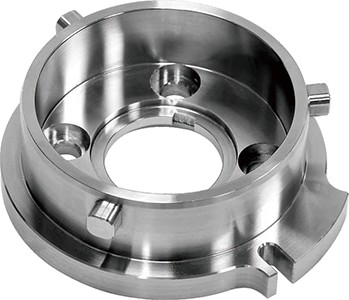

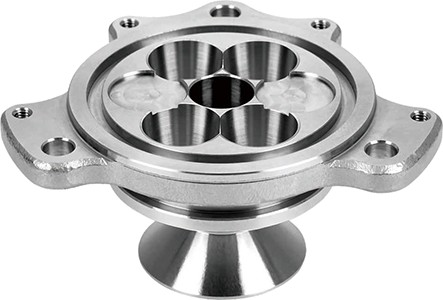

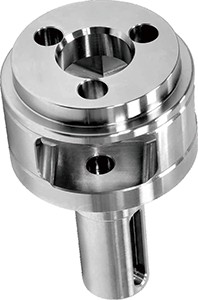

Jingfusi izdeluje visokokakovostno Power Turret CNC stružnico CK46 52 76DT. Odločili smo se za prenos modula brez zobnikov, ki odpravlja vir toplote iz vira in prispeva k stabilnemu jamstvu za natančnost obdelave. Stroj združuje funkcije rezkanja in struženja ter lahko fleksibilno obdeluje kompleksne materiale, kot so nerjavno jeklo, titanove zlitine, ogljikovo jeklo itd.

Model:CK46/52/76DT

Pošlji povpraševanje

Opis izdelka

Jingfusi Power Turret CNC stružnica CK46 52 76DT iz kitajske tovarne je opremljena z dvema visoko zmogljivima napajalnima glavama, največja hitrost 0° napajalne glave pod normalnimi delovnimi pogoji lahko doseže 8000 RPM, 90° napajalne glave pa lahko doseže 6500 RPM.

Lastnost izdelka

Pod predpostavko dosledne oblike, organizacije vlivanja, obdelave staranja in natančnosti sestavljanja imata navidezna os Y in navpična os Y svoje prednosti: togost navidezne osi Y je boljša, prilagajanje okroglosti je bolj brezskrbno; navpični hod osi Y je enostavno podaljšati, končna obdelava je boljša, težave s programiranjem so majhne in se hitro zažene.

Sistem za odstranjevanje ostružkov ima integrirano stransko in zadnjo zasnovo, prilagodljiv način namestitve, primeren za različne proizvodne scenarije. Poleg tega je bil celoten ulitek žarjen, staranje z vibracijami in druga večkanalna procesna obdelava, da se zagotovi dolgoročno stabilno delovanje opreme in učinkovito podaljša življenjska doba celotnega stroja.

Glavna specifikacija

Model stružnice		enota	CK46DT virtualni Y	CK52DT virtualni Y	CK76DT virtualni Y	Remart
Zmogljivost predelave	Največji premer nihanja nad posteljo	mm	700	ø700	700
	Največji premer struženja	mm	Q300	0300	Ø300
	Največja dolžina struženja	mm	480	480	480
Vreteno	vretena hidravlična vpenjalna glava	v	6"	8”	10"
	višino središča vretena od tal	mm	1050	1050	1050
	Vretenasti nos	-	A2-5	A2-6	A2-8
	Premer izvrtine vretena	mm	Ø56	066	Q86
	Največji premer materiala palice	mm	Ø45	051	072
	7,5/22 ali 11kw/4,2km	vrtljajev na minuto	4500	4000	2000
	Moč/navor motorja vretena	Remart	7,5 kW/47 N.m	22Kw/170N.m	22Kw/170N.m
	Power turret model		BMT45-16T	BMT55-16T	BMT55-16T
Power Turret	pazi na največjo hitrost motorja/orgue	Kw/N.m7	7,5KW/22N ali 11KW/42Nm	7,5Kw/22N ali 11KW/42Nm	75Kw/22N ali 1KW/42Nm
Power Turret	Največja hitrost električnega revolverskega orodja	r/mm	8000 ali 6000	8000 ali 6000	8000 ali 6000
Hranjenje po osi X/Z/Y	×ZN os Max.hitra potovalna hitrost	m/moj	24	24	24
	×ZY-xis moč/navor motorja	Remart	3,1 KW/15 Nm	3,1 KW/15 Nm	3,1 KW/15 Nm
	× C3-grad bll vijaki osi ZY	-	32/40/40	32/40/40	32/40/40
	×/Z/Y-os vodilne tirnice	-	32/40/40	32/40/40	32/40/40
	Xaxis učinkovito potovanje	mm	500	500	500
	Efektivni hod osi Z	mm	530	530	530
	Interpolacija Y-os učinkovito potovanje	mm	+48,-52	+48,-52	+48,-52
	Interpolacijska glava osi Y 90° gre skozi središče vretena	mm	60	70	70
Specifikacije opreme	Neto teža stroja	kg	5000	5000	5100
	Skupna moč stroja	KW	34	37	37
	Stroj D×Š×V	mm	2600×2050×2040	2600×2050×2040	2600 × 2050 × 2040

Strojno orodje se nenehno optimizira; za zgornje parametre si oglejte dejanske podatke strojnega orodja.

Neobvezni predmeti

Konfiguracijski element		CK46DT virtualni Y	CK52DT virtualni Y	CK76DT virtualni Y
Glavno vreteno	Mehansko vreteno	●	●	●
Glavno vreteno	Električno vreteno	O	O	O
krmilnik	Krmilnik SYNTEC	●	●	●
Podajalna os	Yaskawa	O	O	O
Podajalna os	SYNTEC	●	●	●
Turrett	Visokohitrostna močna kupola z neposrednim pogonom	●	●	●
	Tajvanska močna kupola Maikun	O	O	O
	Nemška močna kupola Paitech	O	O	O
Vpenjanje	Povlecite nazaj objemko	●	●	●
Vpenjanje	Chuck	O	O	O
Pomožna oprema	Naprava za zbiranje delov	O	O	O
	Naprava za hranjenje	O	O	O
	Transporter za odrezke	O	O	O
	Avtomatizirani robot	O	O	O
	Separator oljne megle	O	O	O
