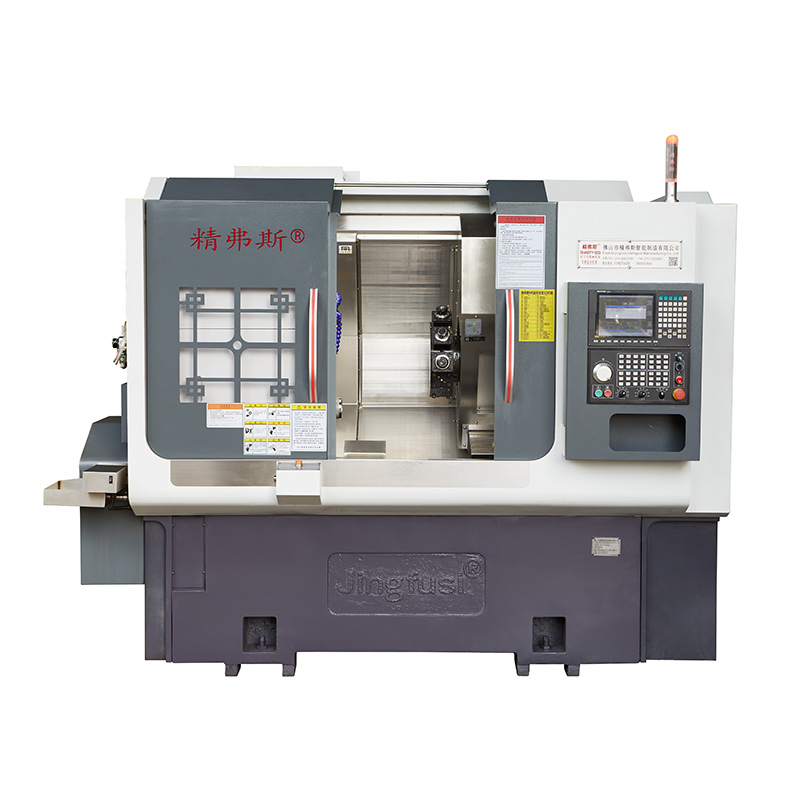

CNC stroj za več nalog za obračanje in rezkanje CNC

Uvedba večopravilnega obračanja in rezkanje CNC stroj-odlična rešitev za obdelavo kompleksnih komponent z visoko natančnostjo in učinkovitostjo. Ta centri za obračanje in rezkanje CNC so zgrajeni tako, da upravlja tako z obračanjem kot rezkanjem, zaradi česar je vsestranski dodatek k kateri koli trgovini s CNC.

Model:CK46DTY

Pošlji povpraševanje

Opis izdelka

Ena ključnih značilnosti tega večopravilnega CNC stružnika je njegova sposobnost izvajanja več operacij na enem samem obdelovancu, kar znatno skrajša čas nastavitve in poveča produktivnost. Njen napredni sistem CNC vsakič zagotavlja dosledne in natančne rezultate, zaradi česar je idealna izbira za proizvodnjo z velikimi količinami.

Stroj za več nalog za obračanje in rezkanje CNC je sposoben ravnati s široko paleto materialov, od plastike do kovin in vsega vmes. Njegova močna konstrukcija zagotavlja izjemno trajnost in dolgotrajne zmogljivosti, medtem ko njen ergonomski dizajn olajša upravljanje in vzdrževanje.

Ta CNC Mill Mill Turn Machine ima vrsto standardnih in izbirnih funkcij, ki ustrezajo vašim posebnim potrebam po obdelavi. Njegova zmogljiva vretena in napredna orodja za rezanje zagotavljajo izjemno hitrost in natančnost, medtem ko njegov samodejni menjalnik orodij omogoča hitre in enostavne spremembe orodja, ne da bi pri tem obdelali postopek.

Ne glede na to, ali obdelujete kompleksne komponente za vesoljsko, obrambo, avtomobilsko ali katero koli drugo panogo, je CNC večopravilni center za obračunavanje odlične izbire. Ta stroj s svojo vrhunsko zmogljivostjo, vsestranskostjo in zanesljivostjo zagotovo preseže vaša pričakovanja in vam pomaga, da svoje zmogljivosti obdelave popeljete na naslednjo raven.

Če povzamemo, je večopravilni in rezkalni CNC stroj, ki spreminja igre, dodatek k kateri koli trgovini s CNC. Ponuja neprimerljive zmogljivosti, natančnosti in učinkovitosti, zaradi česar je odlična rešitev za vse vaše potrebe po obdelavi. Ne zamudite priložnosti, da svoje podjetje popeljete na naslednjo raven-danes investirajte v 5-naporni CNC stroj za 5 osi!

Diagram potovanja stroja

Automatic Turret Turning and Milling Machine

Podrobnosti o izdelku

Seznam parametrov

predmet	Model stružnice	enota	CK52DTY	CK76DTY	CK46DTY
Obdelava obsega	Največji premer vrtenja vretena	mm	Ø 700
	Največja dolžina zunanjega kroga.	mm	520
	Največji premer palice	mm	Ø 55	Ø 72	Ø 45
glavna os	Največja hitrost vretena	r/min	4200 (nastavitev 3500)	3200 (nastavitev 2000)	6000 (Set 4500)
	Vrsta glave vretena		A2 - 6	A2 -8	A2 - 5
	Premer vretena skozi luknjo	mm	Ø 66	Ø 86	Ø 56
nahraniti	Največji mož x/z/y osi	mm	260/500/± 60
	90 ° moči glava, ki gre skozi sredino vretena	mm	30
	Največje hitro gibanje osi x/z/y	m/my	24 (nastavitev 16)/ 24 (nastavitev 16)/ 14 (nastavitev 8)
	Vijačna palica x/z/y osi	mm	40
	Rollerska proga x/z/y osi	mm	35/45/35
Power Turret	Model napajalne turret (Power Turret)	Bmt	BMT55
	Koleta moči	Je	Er32
	Velikost držala za fiksno orodje	mm	25x25
	Premer držala za držalo	mm	Ø32
Električni stroji	Glavni motorja/navor	Kw / nm	11kW/ocenjeno 72Nm	15kW/ocenjeno 98nm	7,5 kW/ocenjeno 47nm
	X/z/y osi motorja/navor motorja	Kw / nm	Yaskawa 2,9 KW /18.6nm ，optional Nova generacija3,1 kW /15nm
	Power/navor motorja za glavo v višini	Kw / nm	Nova generacija 3,1 kW/15Nm
	Največja hitrost motorja na napajanju	r/min	6000 (nastavitev 4000), skupna hitrost4000
	Power Head Motor Power/Navor	Kw / nm	3,1 kW/15nm
	Moč/navor motorja, ki menjava orodja Turret	Kw / nm	Nova generacija1.0 kW /3.1nm
Tailstock	Udarna kap	mm	520
	Največji hidravlični udar v Tailstocku	mm	100
	Tailstock zgornja igla stožčasta luknja konus	Mk	MOHS 5#
	Največja razdalja med konico in chuckom	mm	690
drugi	Zavorna naprava za pozicioniranje vretena		Hidravlični, neobvezno programirljivo
	Naklon postelje	°	30 ° ali 15 °
	Dolžina strojnega orodja x širina x višina	mm	2500x1680x1900
	Skupna teža celotnega stroja	Kg	5000kg
	Skupna moč	kw	20
	Povprečna poraba energije	Kw / h	3

Natančnost strojnih strojev

Natančnost stroja, Jingfus Factor Standard:
Glavni testni element	Shematski diagram	Metoda odkrivanja	Tovarniški standard


Vreteni radialni utrip		Zaznajte nalete zunanjega stožca	0.0035


Ponovni položaj X osi		Zaznajte ponavljajoče se pozicioniranje osi x. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.003


Z-osi ponavljajo položaj		Zaznajte ponavljajoče se pozicioniranje na osi z. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.003


Y-osi ponavljajo položaj		Zaznajte ponavljajoče se pozicioniranje na osi y. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.004


C osi ponavlja položaj		Zaznajte repozicioniranje fiksne točke osi C, opomba: najprej predvidite približno 50-krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje	20 lokov sekunde


C osi položaj rotacijskega položaja		Zaznajte natančnost naključnega položaja osi C, opomba: najprej predvidite približno 50-krat, da izravnate napako hladnega motorja in vročega motorja, nato pa preverite ponavljajoče se nastavitve	72 lokov sekunde


Power Head vpenjanje		Stožčast beat	0.015

Power Head vpenjanje		Vpenjanje	0.01

Če želi stranka preizkusiti natančnost ISO ali VD1 osi x/z/y, se določi v času pisanja pogodbe. Stranka mora ta izdelek preizkusiti hkrati od začetnega sprejemanja tovarne Jingfusi.
