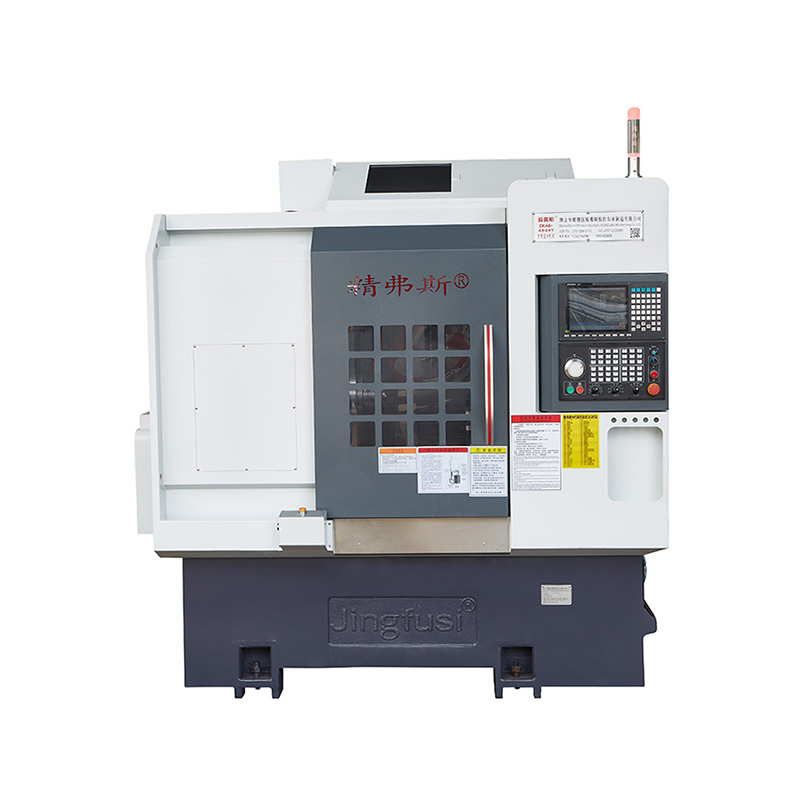

Ekonomičen stroj za obdelavo vrvic

Ekonomični stroj za obdelavo turneje Jingfusi® je zasnovan z močnim pomožnim mehanizmom vretena za zavoro za izboljšanje togosti med obdelavo delov. Sistem za neposredno orodje za spreminjanje orodja prihrani zapletene korake postopka spreminjanja orodja in skrajša čas spreminjanja orodja, dosega učinkovito obdelavo in varčevanje stroškov za uporabnike.

Model:CK76DTY

Pošlji povpraševanje

Opis izdelka

Ekonomični stroj za obdelavo turneje Jingfusi® je 3-osi (x, y, z) večstopenjski računalniški računalniški številčno nadzorovan obračun in rezkalno stružnico. V eno napravo integrira preobrat, rezkanje, vrtanje, dolgočasno, tapkanje in druge funkcije. Izvaja lahko končno in stransko rezkanje, vrtanje, tapkanje in drugo kombinirano obdelavo. Posebej je primeren za obdelavo nekaterih vrtljivih delov s kompleksnimi oblikami in visokimi zahtevami natančnosti. Vse ali večino korakov obdelave lahko dokonča v enem vpenjanju. Zagotoviti natančnost, izboljšati učinkovitost in zmanjšati stroške.

Shema potovanja Jingfusi®

Podrobnosti o izdelku

Seznam parametrov

predmet	Model stružnice	enota	CK52DTY	CK76DTY	CK46DTY
Obdelava obsega	Največji premer vrtenja vretena	mm	Ø 700
	Največja dolžina zunanjega kroga.	mm	520
	Največji premer palice	mm	Ø 55	Ø 72	Ø 45
glavna os	Največja hitrost vretena	r/min	4200 (nastavitev 3500)	3200 (nastavitev 2000)	6000 (Set 4500)
	Vrsta glave vretena		A2 - 6	A2 -8	A2 - 5
	Premer vretena skozi luknjo	mm	Ø 66	Ø 86	Ø 56
nahraniti	Največji mož x/z/y osi	mm	260/500/± 60
	90 ° moči glava, ki gre skozi sredino vretena	mm	30
	Največje hitro gibanje osi x/z/y	m/my	24 (nastavitev 16)/ 24 (nastavitev 16)/ 14 (nastavitev 8)
	Vijačna palica x/z/y osi	mm	40
	Rollerska proga x/z/y osi	mm	35/45/35
Power Turret	Model napajalne turret (Power Turret)	Bmt	BMT55
	Koleta moči	Je	Er32
	Velikost držala za fiksno orodje	mm	25x25
	Premer držala za držalo	mm	Ø32
Električni stroji	Glavni motorja/navor	Kw / nm	11kW/ocenjeno 72Nm	15kW/ocenjeno 98nm	7,5 kW/ocenjeno 47nm
	X/z/y osi motorja/navor motorja	Kw / nm	Yaskawa 2,9 KW /18.6nm ，optional Nova generacija3,1 kW /15nm
	Power/navor motorja za glavo v višini	Kw / nm	Nova generacija 3,1 kW/15Nm
	Največja hitrost motorja na napajanju	r/min	6000 (nastavitev 4000), skupna hitrost4000
	Power Head Motor Power/Navor	Kw / nm	3,1 kW/15nm
	Moč/navor motorja, ki menjava orodja Turret	Kw / nm	Nova generacija1.0 kW /3.1nm
Tailstock	Udarna kap	mm	520
	Največji hidravlični udar v Tailstocku	mm	100
	Tailstock zgornja igla stožčasta luknja konus	Mk	MOHS 5#
	Največja razdalja med konico in chuckom	mm	690
drugi	Zavorna naprava za pozicioniranje vretena		Hidravlični, neobvezno programirljivo
	Naklon postelje	°	30 ° ali 15 °
	Dolžina strojnega orodja x širina x višina	mm	2500x1680x1900
	Skupna teža celotnega stroja	Kg	5000kg
	Skupna moč	kw	20
	Povprečna poraba energije	Kw / h	3

Natančnost strojnih strojev

Natančnost stroja, Jingfus Factor Standard:
Glavni testni element	Shematski diagram	Metoda odkrivanja	Tovarniški standard


Vreteni radialni utrip		Zaznajte nalete zunanjega stožca	0.0035


Ponovni položaj X osi		Zaznajte ponavljajoče se pozicioniranje osi x. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.003


Z-osi ponavljajo položaj		Zaznajte ponavljajoče se pozicioniranje na osi z. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.003


Y-osi ponavljajo položaj		Zaznajte ponavljajoče se pozicioniranje na osi y. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.004


C osi ponavlja položaj		Zaznajte repozicioniranje fiksne točke osi C, opomba: najprej predvidite približno 50-krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje	20 lokov sekunde


C osi položaj rotacijskega položaja		Zaznajte natančnost naključnega položaja osi C, opomba: najprej predvidite približno 50-krat, da izravnate napako hladnega motorja in vročega motorja, nato pa preverite ponavljajoče se nastavitve	72 lokov sekunde


Power Head vpenjanje		Stožčast beat	0.015

Power Head vpenjanje		Vpenjanje	0.01

Če želi stranka preizkusiti natančnost ISO ali VD1 osi x/z/y, se določi v času pisanja pogodbe. Stranka mora ta izdelek preizkusiti hkrati od začetnega sprejemanja tovarne Jingfusi.
