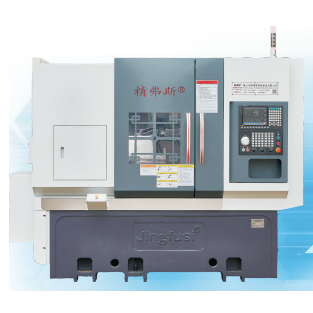

Samodejna stružnica tipa CNC Turret

Z veseljem vas lahko predstavimo z avtomatskim stružnikom Type Type Jingfusi® višjega cenovnega razreda CNC, ki želi poglobiti vaše znanje o tem izjemnem izdelku. Toplo pozdravimo tako naših novih kot cenjenih strank, da nadaljujemo s partnerstvom z nami, ko si skupaj prizadevamo za svetlejšo prihodnost.

Model:CK52T-600

Pošlji povpraševanje

Opis izdelka

Prisrčno ste vabljeni, da obiščete našo tovarno in raziskujete najnovejše, konkurenčno cenovno in vrhunsko samodejno stružnico Jingfusi® CNC Turret Type, ki je trenutno na veliko povpraševanje. Nestrpno pričakujemo priložnost za sodelovanje z vami.

CNC Turret tipa samodejne podrobnosti o izdelku stružnice

Seznam samodejnih stružnic CNC Turret

projekt	Zadovoljstvo	enota	CK52T-600	CK76T-600	CK46T-600
Obdelava obsega	Največji premer vrtenja vretena	mm	Ø 800
	Vrsta bloka	mm	Ø 180 ~ 400
	Največja dolžina obrata	mm	560
	Največji premer palice	mm	Ø 51 ~ 55	Ø 72	Ø 45
glavna os	Vrsta glave vretena		A2-6	A2 -8	A2-5
	Premer vretena skozi luknjo	mm	Ø 66	Ø 86	Ø 56
	Največja hitrost vretena	r/min	4200	3200	6000
	Vretena hitrost	r/min	1 ~ 3500	1 ~ 2500	1 ~ 4500
nahraniti	Največje potovanje osi x/z	mm	230/600
	Z-osi učinkovita možganska kap	mm	570
	Največje hitro gibanje osi x/z	m/my	24
	Nastavitev osi x/z za hitro gibanje	m/my	16/18
	Specifikacije vijakov X/Z osi	mm	40
	Specifikacije merilnika osi x/z	mm	35/45
Dvanajst položaj servo turret	Dvanajst položaj servo turret center višina		100
	Nasprotni rob nožev (zunanji premer)	mm	385
	Sredinska višina turreta	mm	100
	Število rezil turret	popraviti	12
	Premer motenj sosednje obdelave orodij	mm	Ø180
	Velikost držala za fiksno orodje	mm	25x25
	Premer držala za nož	mm	Ø25
Električni stroji	Glavni motorja/navor	Kw / nm	11kW/ocenjeno 72Nm	15kW/ocenjeno 98nm	7,5 kW/ocenjeno 47nm
	X/Z-osi motorja/navor	Kw / nm	Yaskawa 1,8kW/11,5Nm. Izbirna nova generacija 2,4 kW/ocenjena 11,5Nm
	Moč/navor motorja, ki menjava orodja Turret	Kw / nm	Nova generacija 1,0 kW/3.1nm
	Moč motorja hladilnega sistema	Kw	0.3
	Visokotlačni hladilni sistem Moč motorja	Kw	3
Tailstock	Udarna kap	mm	420
	Največji udarci pin Ejector Ejector	mm	100
	Obrazec pogona za pen iz talstock		Hidravlična, močna togost
	Tailstock zgornja igla stožčasta luknja konus	Mk	MOHS 5 #, med natančno obdelavo ne zamahne in ne zamahne.
	Največja razdalja med konico in chuckom	mm	690
drugi	Naklon postelje	°	30 ° ali 15 °
	Dolžina strojnega orodja x širina x višina	mm	2500X1600X1700
	Skupna teža celotnega stroja	Kg	Skupna teža celotnega stroja je 4500kg, z izbirno skupno težo 3500kg, minus 10000 juanov
	Skupna moč	kw	20
	Povprečna poraba energije	Kw / h	3

CNC Turret tipa samodejna natančnost obrat za stružnico

Natančnost stroja, Jingfus Factor Standard:
Glavni testni element	Shematski diagram	Metoda odkrivanja	Tovarniški standard


Vreteni radialni utrip		Zaznajte nalete zunanjega stožca	0.0025


Ponovni položaj X osi		Zaznajte ponavljajoče se pozicioniranje osi x. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.0025


Z-osi ponavljajo položaj		Zaznajte ponavljajoče se pozicioniranje na osi z. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.0025


Če želi stranka preizkusiti natančnost ISO ali VD1 osi x/z/y, se določi v času pisanja pogodbe. Stranka mora ta izdelek preizkusiti hkrati od začetnega sprejemanja tovarne Jingfusi.
