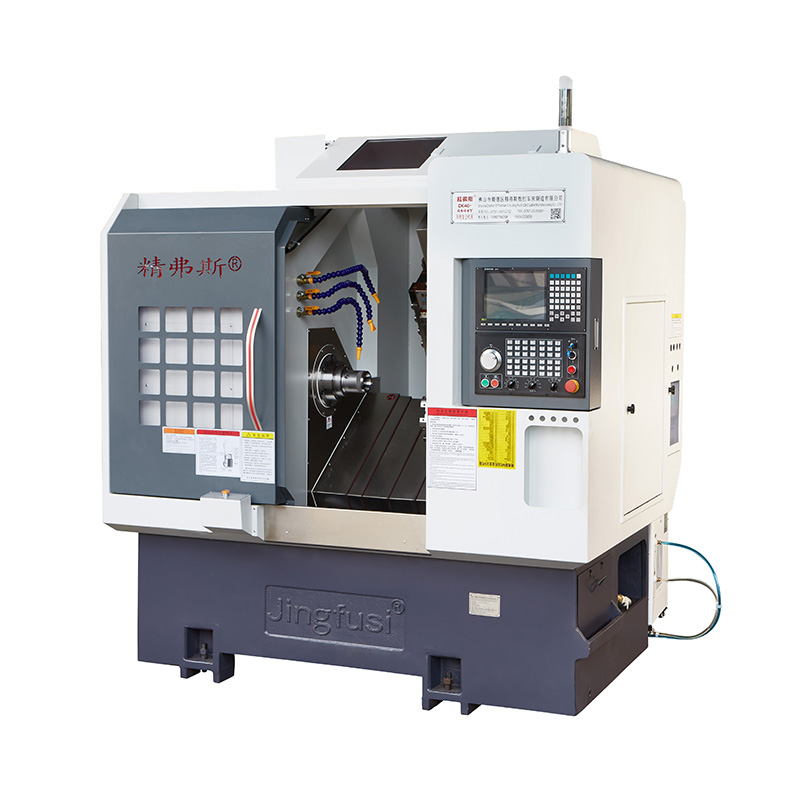

CNC za obračanje rezkalnega obdelovalnega središča

CNC -jev rezkalni obdelovalni center za obračanje je idealen za proizvodnjo zapletenih in zelo natančnih vrtljivih komponent. Omogoča dokončanje večine, če ne celo vseh, obdelovalnih operacij v eni sami nastavitvi. To ne zagotavlja le natančnosti, ampak tudi povečuje produktivnost in stroškovno učinkovitost.

Model:CK46-4+4+Y

Pošlji povpraševanje

Opis izdelka

Značilnosti CNC -jevega rezkalnega obdelovalnega centra:

Minimizirano vpenjanje: zmanjšuje potrebo po večkratnih vpenjalnih operacijah, kar povečuje učinkovitost in natančnost.

Hitre spremembe orodja: Podpira spremembe orodja za visoko hitrost in poenostavimo razporeditev orodij za bolj priročno obdelavo.

Celovita obdelava: ponuja vrsto funkcij za olajšanje sestavljene obdelave končnih obrazov in strani, kar omogoča vsestranske zmogljivosti obdelave.

Diagram potovanja stroja

CNC Turning Milling Compound Machining Center

Podrobnosti o izdelku

Seznam parametrov

predmet	Model stružnice	enota	CK46-4+4+y	CK52-4+4+y
Obdelava obsega	Nihaj čez posteljo	mm	Ø 500
	Največja dolžina zunanjega kroga.	mm	320
	Največji premer palice	mm	Ø 45	Ø 51 ~ 55
glavna os	Vrsta glave vretena		A2-5	A2-6

	Premer vretena skozi luknjo	mm	Ø 56	Ø 66
	Največja hitrost vretena	r/min	6000 (nastavljeno na 4500)	4500 (nastavljeno na 3500)
nahraniti	Učinkovito potovanje osi x/z/y	mm	800/470/260

	Največje hitro gibanje osi x/z/y	m/my	24 (nastavitev 18)/24 (nastavitev 18)/15 (nastavitev 8)
	Vijačna palica x/z/y osi	mm	32/32/25
	Železnica osi x/z/y	mm	35/35/25
Nožni stolp	Osem postaje Turret	PCS	8 postaj, ki so lahko opremljene z držalami za dvojno luknjo, neobvezno z 12 postajami
Power Head	Obrazec za držanje glave		Er25


	Orodje za glavo	PCS	Os z-osi 4+x osi 4 z nameščenimi 4 dodatnimi držali za fiksno orodje
	Največja hitrost moči glave	r/min	6000 (nastavljeno na 4000) se običajno uporablja za obdelavo izdelkov iz 4000
	Razdalja med glavo in gredjo glave	mm	65
Električni stroji	Glavni motorja/navor	Kw / nm	Nova generacija 7,5kW, 47,75nm. Jekleni deli z zmogljivostjo obdelave nad 80 lahko poljubno opremljeni z 11kW, 70,03nm

	X/z/y osi motorja/navor motorja	Kw / nm	1,3kW/8.39nm
	X/z Power Glava Motor Moč/navora	Kw / nm	1,7 kW/8nm
	Največja hitrost motorja napajalne glave	r/min	5000
drugi	Zavorna naprava za pozicioniranje vretena		hidravlični tlak


	Naklon postelje	°	35 °
	Dolžina strojnega orodja x širina x višina	mm	2200x1580x1900
	Skupna teža celotnega stroja	Kg	3430
	Skupna moč	kw	13
	Povprečna poraba energije	Kw / h	2

Natančnost strojnih strojev

Natančnost stroja, Jingfus Factor Standard:
Glavni testni element	Shematski diagram	Tovarniški standard


Vreteni radialni utrip		Zaznajte nalete zunanjega stožca	0.0035


Ponovni položaj X osi		Zaznajte ponavljajoče se pozicioniranje osi x. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.003


Z-osi ponavljajo položaj		Zaznajte ponavljajoče se pozicioniranje na osi z. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.003


Y-osi ponavljajo položaj		Zaznajte ponavljajoče se pozicioniranje na osi y. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.004


C osi ponavlja položaj		Zaznajte repozicioniranje fiksne točke osi C, opomba: najprej predvidite približno 50-krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje	20 lokov sekunde


C osi položaj rotacijskega položaja		Zaznajte natančnost naključnega položaja osi C, opomba: najprej predvidite približno 50-krat, da izravnate napako hladnega motorja in vročega motorja, nato pa preverite ponavljajoče se nastavitve	72 lokov sekunde


Power Head vpenjanje		Stožčast beat	0.015

Power Head vpenjanje		Vpenjanje	0.01

Če želi stranka preizkusiti natančnost ISO ali VD1 osi x/z/y, se določi v času pisanja pogodbe. Stranka mora ta izdelek preizkusiti hkrati od začetnega sprejemanja tovarne Jingfusi.
