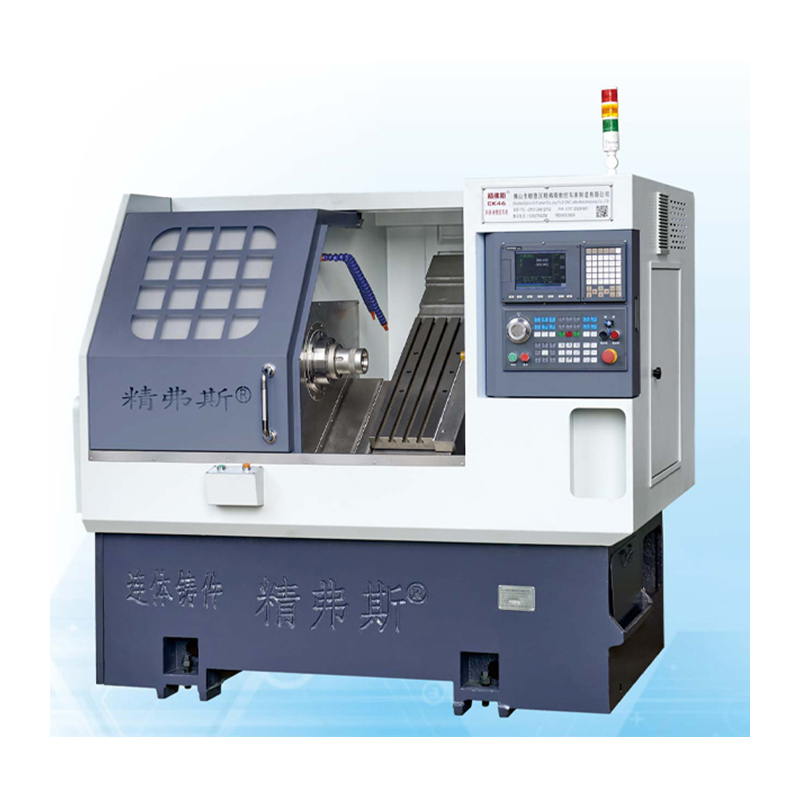

CNC za obračanje in rezkanje

Jingfusi® CNC za obračanje in rezkanje je vrhunska rešitev za natančno obdelavo kovin. Ne glede na to, ali želite izdelati zapletene komponente ali preproste dele, je naš stroj zasnovan tako, da ustreza vašim proizvodnim potrebam. S svojimi naprednimi funkcijami in kakovostnimi komponentami je naš CNC-jev za obračanje in rezkanje odlična izbira za podjetja, ki želijo racionalizirati svoj proizvodni proces.

Model:CK76DTY

Pošlji povpraševanje

Opis izdelka

Natančna obdelava za večjo produktivnost

Naš CNC za obračanje in rezkanje je zasnovan za natančnost in natančnost. Uporablja napredno tehnologijo za zagotovitev, da je vsak proizveden del najvišje kakovosti. S svojimi natančnimi zmogljivostmi obdelave naš stroj hitro deluje in vam prihrani čas in poveča vašo produktivnost. Poleg tega lahko s svojim enostavnim vmesnikom lahko nastavite in zaženete svoja opravila z lahkoto.

Vsestranskost za različne aplikacije

Naš CNC za obračanje in rezkanje je vsestranski in lahko obravnava široko paleto aplikacij. Zasnovan je posebej za obdelavo komponent različne zapletenosti, zaradi česar je idealen stroj za proizvajalce, ki proizvajajo različne dele. Ne glede na to, ali proizvajate zapletene komponente vesoljske vesolje ali preproste mehanske dele, lahko naš stroj reši vaše potrebe.

Stroškovno učinkovita rešitev za male in velike proizvajalce

Naš CNC za obračanje in rezkanje je stroškovno učinkovita rešitev za mala in velika podjetja. Njegove napredne funkcije so popolna naložba za podjetja, ki želijo zmanjšati svoje operativne stroške in hkrati povečati produktivnost. Naš stroj vam lahko s svojimi nizkimi stroški vzdrževanja pomaga prihraniti denar pri popravilih, medtem ko njegova učinkovita zmogljivost zagotavlja, da lahko v manj časa proizvedete več delov.

Napredne funkcije za izboljšane zmogljivosti

Naš CNC -jev za obračanje in rezkanje je napolnjen z naprednimi funkcijami, zaradi katerih je vrhunsko orodje za obdelavo kovin. Opremljen je s kakovostnimi komponentami, vključno z močnim motorja vretena in zelo natančnimi linearnimi vodniki, ki zagotavljajo, da je vsako opravilo dokončano natančno in učinkovitost. Poleg tega njegov prilagodljiv sistem orodja omogoča hitre spremembe orodja, racionalizacijo proizvodnega procesa in zmanjšanje izpadov.

Za zaključek je naš CNC za obračanje in rezkanje vrhunska rešitev za natančno delo kovin. Njegove napredne funkcije, kakovostne komponente in enostavna uporaba so odlična izbira za podjetja, ki želijo racionalizirati svoj proizvodni proces. S svojo vsestranskostjo, stroškovno učinkovitostjo in izboljšano zmogljivostjo je naš stroj odlična naložba za vsakega majhnega ali velikega proizvajalca, ki želi povečati produktivnost, zmanjšati stroške in proizvajati visokokakovostne komponente.

Seznam parametrov

predmet	Model stružnice	enota	CK46DTY	CK52DTY
Obdelava obsega	Največji premer vrtenja vretena	mm	Ø 600
	Največja dolžina zunanjega kroga.	mm	300
	Največji premer palice	mm	Ø 45	Ø 55
glavna os	Največja hitrost vretena	r/min	6000 (nastavitev 4500)	4200 (nastavitev 3500)

	Vrsta glave vretena		A2-5	A2-6
	Premer vretena skozi luknjo	mm	Ø 56	Ø 66
nahraniti	Največji mož x/z/y osi	mm	800/400/± 60


	90 ° moči glava, ki gre skozi sredino vretena	mm	60
	Največje hitro gibanje osi x/z/y	m/my	24 (nastavitev 18) / 24 (nastavitev 18) / 15 (nastavitev 12)
	Vijačna palica x/z/y osi	mm	32/32/32
	Rollerska proga x/z/y osi	mm	35/35/35
Power Turret	Model napajalne turret (Power Turret)	Bmt	BMT45 ， Neobvezno BMT55

	Koleta moči	Je	Er25
	Velikost držala za fiksno orodje	mm	25x25
	Premer držala za držalo	mm	Ø25
Tailstock	Glavni motorja/navor	Kw / nm	7,5 kW/ocenjeno 47nm	11kW/ocenjeno 72Nm


	X/z/y osi motorja/navor motorja	Kw / nm	Yaskawa 1,8kW/11,5n. Neobvezna nova generacija2.4 kW/ocenjena 11,5Nm
	Največja hitrost motorja na napajanju	r/min	80000 ° (Power Head ≤7000 Sprememba ， 90 ° Glava moči ≤6000 Sprememba)
	Power Head Motor Power/Navor	Kw / nm	8,5 kW/ocenjeno 16,5 nm
	Moč/navor motorja, ki menjava orodja Turret	Kw / nm	Nova generacija1.0 kW /3.1nm
drugi	Zavorna naprava za pozicioniranje vretena		hidravlični tlak


	Naklon postelje	°	35 °
	Dolžina strojnega orodja x širina x višina	mm	2200X1500X1900
	Skupna teža celotnega stroja	Kg	3900kg
	Skupna moč	kw	15
	Povprečna poraba energije	Kw / h	3

Natančnost strojnih strojev

Natančnost stroja, Jingfus Factor Standard:
Glavni testni element	Shematski diagram	Tovarniški standard


Vreteni radialni utrip		Zaznajte nalete zunanjega stožca	0.0035


Ponovni položaj X osi		Zaznajte ponavljajoče se pozicioniranje osi x. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.003


Z-osi ponavljajo položaj		Zaznajte ponavljajoče se pozicioniranje na osi z. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.003


Y-osi ponavljajo položaj		Zaznajte ponavljajoče se pozicioniranje na osi y. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.004


C osi ponavlja položaj		Zaznajte repozicioniranje fiksne točke osi C, opomba: najprej predvidite približno 50-krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje	20 lokov sekunde


C osi položaj rotacijskega položaja		Zaznajte natančnost naključnega položaja osi C, opomba: najprej predvidite približno 50-krat, da izravnate napako hladnega motorja in vročega motorja, nato pa preverite ponavljajoče se nastavitve	72 lokov sekunde


Power Head vpenjanje		Stožčast beat	0.015

Power Head vpenjanje		Vpenjanje	0.01

Če želi stranka preizkusiti natančnost ISO ali VD1 osi x/z/y, se določi v času pisanja pogodbe. Stranka mora ta izdelek preizkusiti hkrati od začetnega sprejemanja tovarne Jingfusi.
