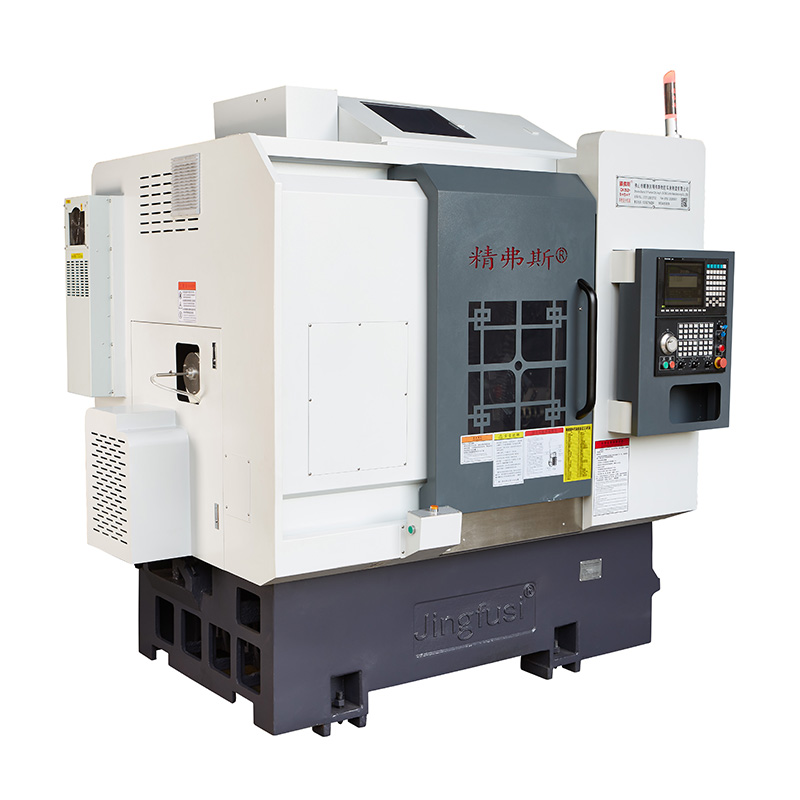

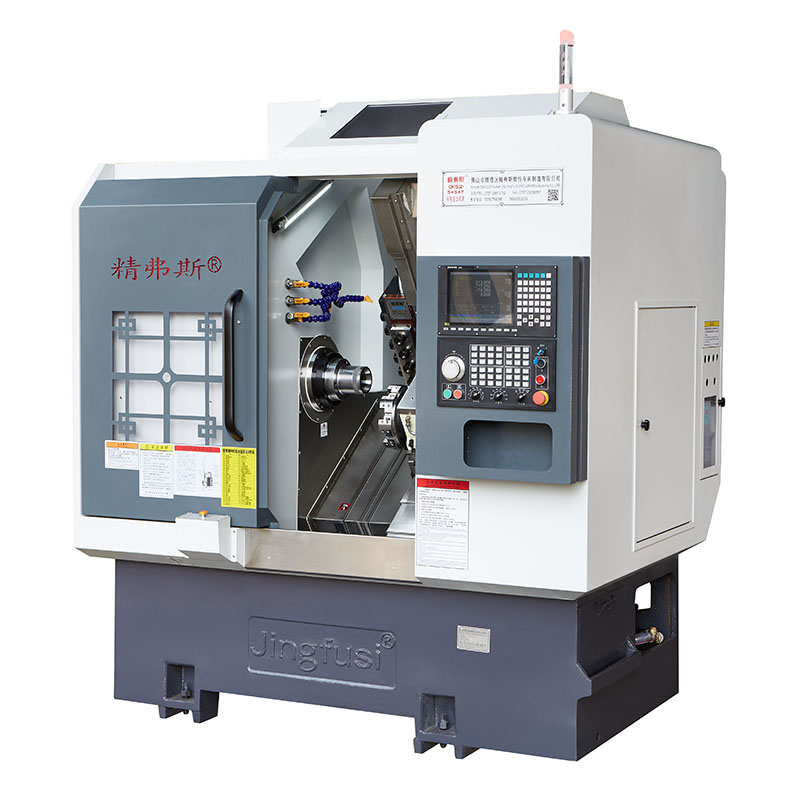

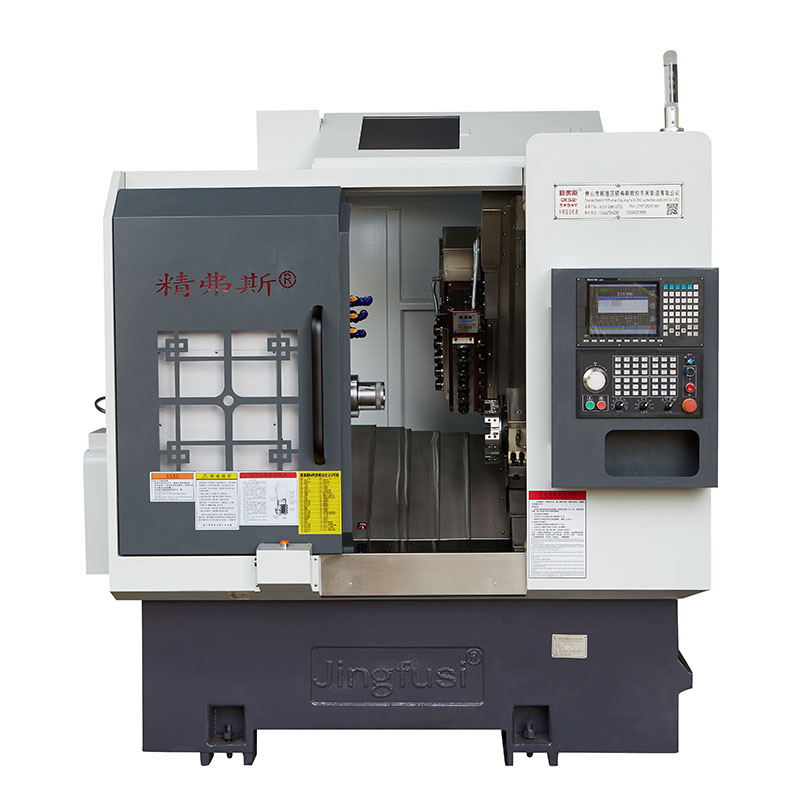

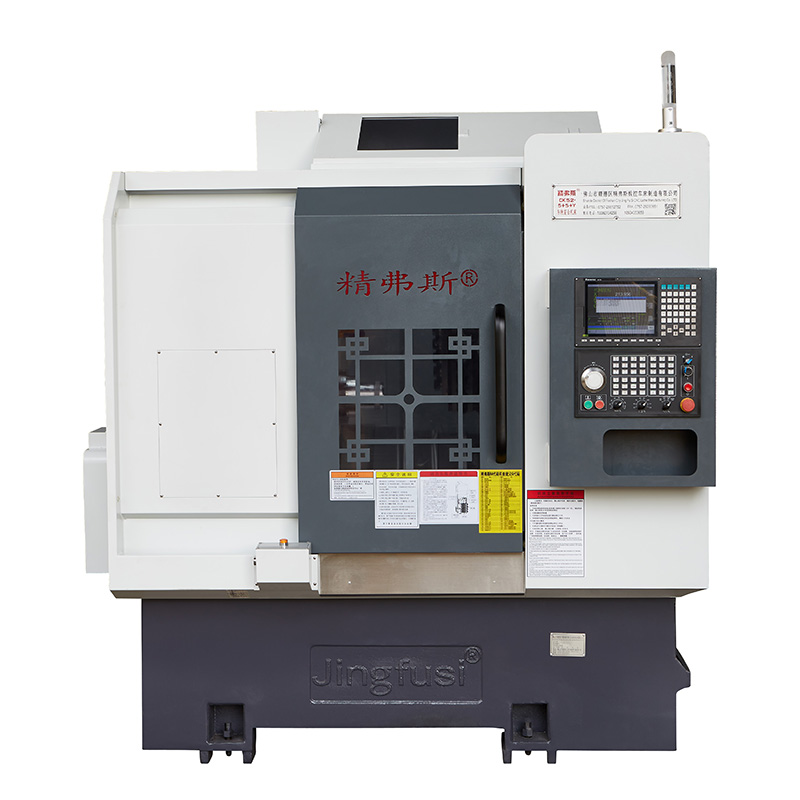

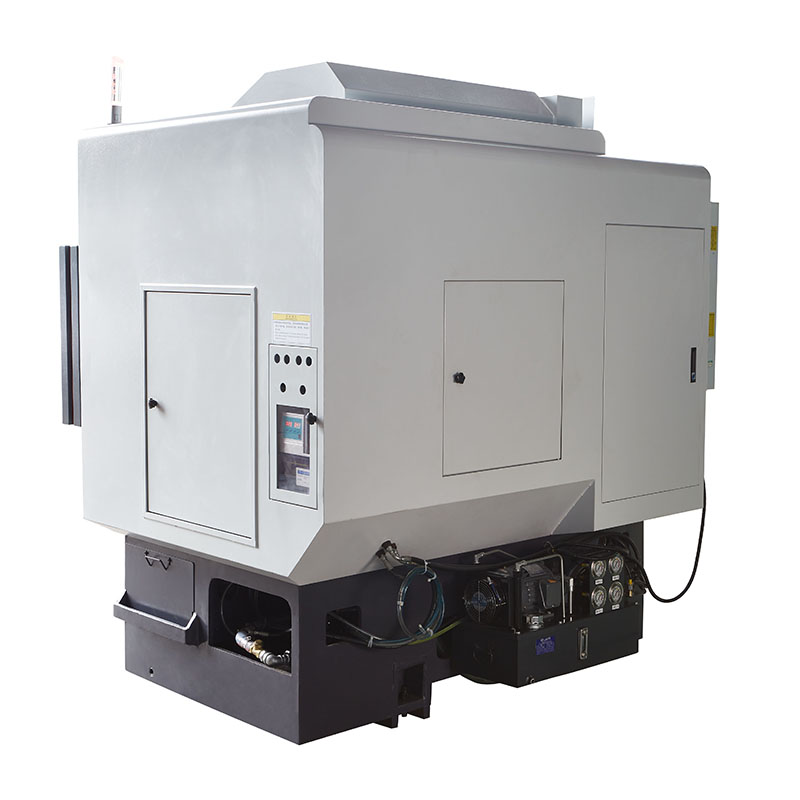

postavka | Model stružnice | enota | CK46DTY | CK52DTY |
Obseg obdelave | Največji premer vrtenja vretena | mm | Ø 600 | |
Največja dolžina zunanjega stružnega kroga | mm | 300 | ||
Največji premer palice | mm | Ø 45 | Ø 55 | |
glavna os | Največja hitrost vretena | vrtljajev na minuto | 6000 (nastavitev 4500) | 4200 (nastavitev 3500) |
Vrsta glave vretena |
|
A2-5 | A2-6 | |
Premer skoznje luknje vretena | mm | Ø 56 | Ø 66 | |
krma | Največji hod osi X/Z/Y | mm | 800/400/±60 | |
90 ° močna glava, ki poteka skozi sredino vretena | mm | 60 | ||
Maksimalno hitro premikanje osi X/Z/Y | m/min | 24 (nastavitev 18) / 24 (nastavitev 18) / 15 (nastavitev 12) | ||
Vijačna palica osi X/Z/Y | mm | 32/32/32 | ||
Valjčni tir osi X/Z/Y | mm | 35/35/35 | ||
Močna kupola |
Power turret model (močna kupola) | BMT | BMT45,Izbirno BMT55 | |
Močna vpenjalna glava | JE | ER25 | ||
Fiksna velikost držala orodja | mm | 25X25 | ||
Premer stebla držala izvrtine | mm | Ø25 | ||
Zadnji del | Moč/navor glavnega motorja | KW/Nm | 7,5 KW/nazivni navor 47 Nm | 11KW/nazivni navor 72Nm |
Moč/navor motorja osi X/Z/Y | KW/Nm | yaskawa 1.8KW/11.5N. Izbirna nova generacija 2,4 KW/nazivni navor 11,5 Nm | ||
Največja hitrost motorja kupole | vrtljajev na minuto | 80000° (napajalna glava ≤7000 sprememba, 90° napajalna glava ≤6000 sprememba) | ||
Moč/navor motorja glave | KW/Nm | 8,5 KW/nazivni navor 16,5 Nm | ||
Moč/navor motorja za menjavo orodja za revolver | KW/Nm | Nova generacija 1,0 KW /3,1 NM | ||
drugo | Zavorna naprava za pozicioniranje vretena |
|
hidravlični tlak | |
Naklon postelje | ° | 35° | ||
Dolžina stroja X širina X višina | mm | 2200X1500X1900 | ||
Skupna teža celotnega stroja | KG | 3900KG | ||
Skupna moč | kw | 15 | ||
Povprečna poraba energije | kw/h | 3 |
Natančnost stroja, standard faktorja Jingfus: | ||||||||
Glavni preizkusni predmet | Shematski diagram | Tovarniški standard | ||||||
Radialni utrip vretena |
![]() |
Zaznavanje odtekanja zunanjega stožca | 0.0035 | |||||
Položaj ponovitve osi X |
![]() |
Zazna ponavljajoče se pozicioniranje osi X. Opomba: najprej predvidejte približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje. | 0.003 | |||||
Položaj ponovitve osi Z |
![]() |
Zazna ponavljajoče se pozicioniranje na osi Z. Opomba: najprej predvidejte približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje. | 0.003 | |||||
Položaj ponovitve osi Y |
![]() |
Zazna ponavljajoče se pozicioniranje na osi Y. Opomba: najprej predvidejte približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje. | 0.004 | |||||
Položaj ponovitve osi C |
![]() |
Zaznajte spremembo položaja fiksne točke osi C, opomba: najprej predvidite približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje | 20 kotnih sekund | |||||
Položaj osi C vrtljiv |
![]() |
Zaznajte natančnost naključnega položaja osi C, opomba: najprej predvidite približno 50-krat, da izravnate napako hladnega in vročega motorja, nato pa preverite ponovljene nastavitve | 72 ločnih sekund | |||||
Vpenjalni utrip glave |
![]() |
Utrip stožca | 0.015 | |||||
Vpenjalni utrip glave |
![]() |
Vpenjalno bitje | 0.01 | |||||
Če želi naročnik preizkusiti natančnost ISO ali VD1 osi X/Z/Y, se to določi ob sklenitvi pogodbe. Stranka mora preizkusiti ta artikel ob prvem prevzemu tovarne Jingfusi. | ||||||||
