CNC večopravilni stroj za obračun

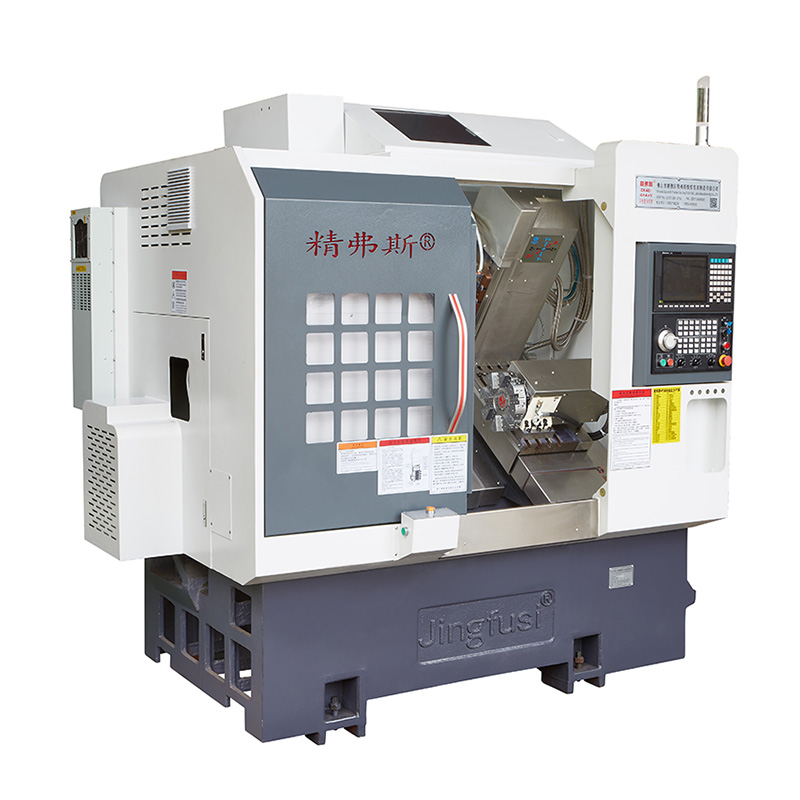

Predstavitev CNC večopravilnega sredinskega stroja-vrhunska rešitev za kakovostno natančno obdelavo. Ta močan stroj je zasnovan tako, da ustreza zahtevam celo najbolj zapletenih aplikacij za obračanje, zaradi česar je idealna izbira za podjetja, ki zahtevajo najvišjo stopnjo natančnosti in učinkovitosti.

Model:CK52-5+5+Y

Pošlji povpraševanje

Opis izdelka

CNC CNC CNC večopravilni center za obračunavanje je trpežen in zanesljiv stroj, ki lahko ravna s široko paleto nalog-od preprostih operacij obračanja in vrtanja do bolj zapletenih nalog, kot so rezkanje, rezanje niti in drugo.

Ena ključnih značilnosti CNC večopravilnega nalaganja naprave za obračunavanje je njegov napredni krmilni sistem, ki operaterjem omogoča enostavno programiranje in nadzorovanje vseh vidikov procesa obdelave, kar zagotavlja največjo natančnost in natančnost. S svojim uporabnikom prijaznim vmesnikom je ta stroj enostaven za uporabo in ga je mogoče hitro prilagoditi potrebam katerega koli opravila.

Poleg svojega naprednega krmilnega sistema se CNC večopravilni stroj za obračunava tudi na vrsto visokokakovostnih komponent, vključno z naprednim vretenskim sistemom, visoko natančnim linearnim vodnikom in trajnim, litoželeznim bazo. Te komponente delujejo v popolni harmoniji, da se zagotovi, da se vsako delo konča na najvišjem standardu.

Ne glede na to, ali ste majhno podjetje ali večja korporacija, je CNC večopravilni stroj za obračunavanje centra odlična izbira za vse vaše potrebe po obdelavi. Ta stroj s svojimi naprednimi lastnostmi, trajno konstrukcijo in izjemno natančnostjo zagotovo presega vaša pričakovanja in vam zagotavlja dolgoletne zanesljive, kakovostne zmogljivosti.

Za zaključek je CNC večopravilni center za obračunavanje centra vrhunska rešitev za podjetja, ki pri natančni obdelavi zahtevajo najboljše. S svojimi naprednimi funkcijami, uporabnikom prijaznim vmesnikom in zanesljivo konstrukcijo vam bo zagotovo zagotovil dolgoletne zanesljive in učinkovite zmogljivosti. Zakaj torej čakati? Pišite nam danes, če želite izvedeti več o tem neverjetnem stroju in o tem, kako lahko spremeni vaše podjetje.

Diagram potovanja stroja

Podrobnosti o izdelku

Seznam parametrov

predmet	zadovoljstvo	enota	CK46-5+5+y	CK52-5+5+y
Obdelava obsega	Nihaj čez posteljo	mm	Ø 500
	Največja dolžina zunanjega kroga.	mm	320
	Največji premer palice	mm	Ø 45	Ø 51 ~ 55
glavna os	Največja hitrost vretena	r/min	6000 (nastavljeno na 4000)	4500 (nastavljeno na 3500)
	Vrsta glave vretena		A2-5	A2-6
	Premer vretena skozi luknjo	mm	Ø 56	Ø 66
nahraniti	Največji mož x/z/y osi	mm	800/470/310
	Največje hitro gibanje osi x/z/y	m/my	24 (nastavitev 18)/24 (nastavitev 18)/15 (nastavitev 8)
	Vijačna palica x/z/y osi	mm	32/32/25
	Železnica osi x/z/y	mm	35/35/25
Nožni stolp	Osem postaje Turret	Računalniki	8 postaj, ki so lahko opremljene z držalami za dvojno luknjo, neobvezno z 12 postajami
Power Head	Obrazec za držanje glave		Er25
	Največja hitrost moči glave	r/min	6000 (nastavljeno na 4000) se običajno uporablja za obdelavo izdelkov iz 4000
	Največje namestitveno vrtanje in premer rezkanja glave	mm	Ø 16
	Razdalja med glavo in gredjo glave	mm	65
Električni stroji	Glavni motorja/navor	Kw / nm	7,5 kW/47,75Nm, neobvezno 11kW/70,03nm za jeklene dele s procesno zmogljivostjo 80 in več
	X/z/y osi motorja/navor motorja	Kw / nm	Yaskawa 1,8kW/11,5Nm. Izbirna nova generacija 2,4 kW/ocenjena 11,5Nm
	X/z Power Glava Motor Moč/navora	Kw / nm	2,4 KW/11,5Nm
	Največja hitrost motorja napajalne glave	r/min	5000
drugi	Zavorna naprava za pozicioniranje vretena		hidravlični tlak
	Naklon postelje	°	35 °
	Dolžina plošče nože x širina	mm	700x290
	Dolžina strojnega orodja x širina x višina	mm	2200x1580x2000
	Skupna teža celotnega stroja	Kg	3430
	Skupna moč	kw	13
	Povprečna poraba energije	Kw / h	2

Natančnost strojnih strojev

Natančnost stroja, Jingfus Factor Standard:
Glavni testni element	Shematski diagram	Tovarniški standard


Vreteni radialni utrip		Zaznajte nalete zunanjega stožca	0.0035


Ponovni položaj X osi		Zaznajte ponavljajoče se pozicioniranje osi x. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.003


Z-osi ponavljajo položaj		Zaznajte ponavljajoče se pozicioniranje na osi z. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.003


Y-osi ponavljajo položaj		Zaznajte ponavljajoče se pozicioniranje na osi y. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.004


C osi ponavlja položaj		Zaznajte repozicioniranje fiksne točke osi C, opomba: najprej predvidite približno 50-krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje	20 lokov sekunde


C osi položaj rotacijskega položaja		Zaznajte natančnost naključnega položaja osi C, opomba: najprej predvidite približno 50-krat, da izravnate napako hladnega motorja in vročega motorja, nato pa preverite ponavljajoče se nastavitve	72 lokov sekunde


Power Head vpenjanje		Stožčast beat	0.015

Power Head vpenjanje		Vpenjanje	0.01

Če želi stranka preizkusiti natančnost ISO ali VD1 osi x/z/y, se določi v času pisanja pogodbe. Stranka mora ta izdelek preizkusiti hkrati od začetnega sprejemanja tovarne Jingfusi.
