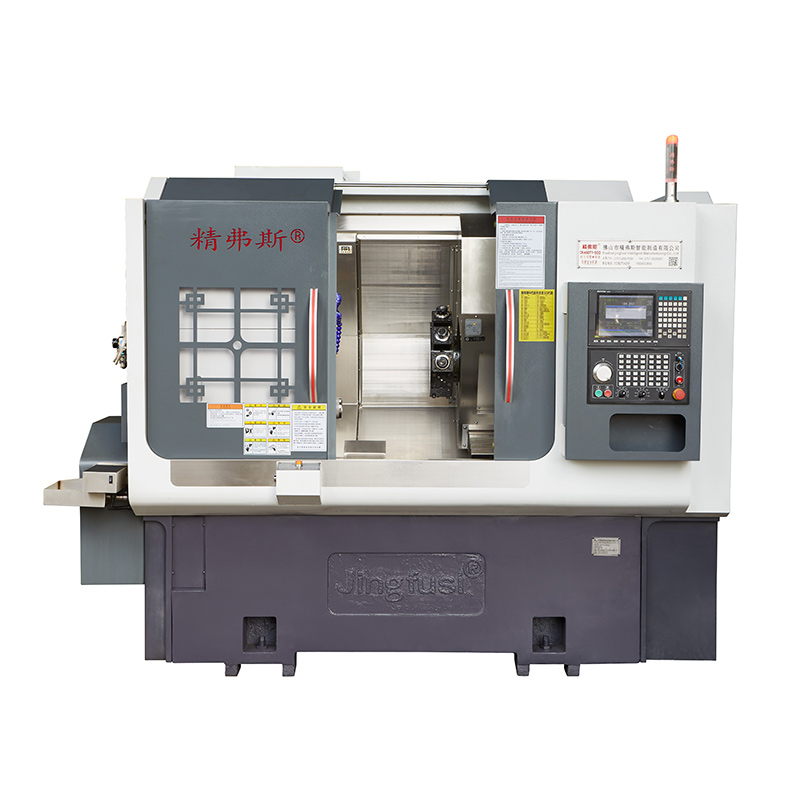

CNC rezkanje in obračanje kompozitnega stroja

CNC rezkalni in obratni kompozitni stroj, narejen v dobaviteljih Kitajske, ki ga pogosto imenujejo stroj CNC Mill-Turn, je vsestranski kos proizvodne opreme, ki združuje zmogljivosti tako rezkalnih kot obračanja. Ta stroj je zasnovan za natančno obdelavo in ponuja široko paleto aplikacij v različnih panogah.

Model:CK46DTY

Pošlji povpraševanje

Opis izdelka

Zmogljivost rezkanja: CNC rezkanje in kompozitni stroj je opremljen z rezkalnimi orodji, ki lahko izvajajo operacije, kot so vrtanje, dolgočasno, konturiranje in reže. Ta orodja se uporabljajo za odstranjevanje materiala iz obdelovanca za ustvarjanje zapletenih oblik in funkcij.

Zmogljivost obračanja: CNC stružnika s kupolo in hidravličnim repom ima stružnico z zmožnostjo zasukanja obdelovanja. To vreteno se uporablja za obračanje operacij, ki vključujejo odstranjevanje materiala z rezanjem, ko se obdelovanec vrti. Obrat se lahko uporablja za ustvarjanje valjastih in stožčastih oblik, pa tudi niti.

Nadzor z več osi: Stroji za predelavo mlinov CNC imajo pogosto več osi gibanja, kar omogoča natančno in zapleteno obdelavo. Te osi lahko vključujejo osi x, y, z in rotacijske osi, ki omogočajo obdelavo delov iz več zornih kotov in orientacij.

Samodejno menjalnik orodij: Turret CNC za obračanje in rezkanje kombiniranega stroja lahko vključuje samodejno menjalnik orodij, ki lahko hitro in učinkovito zamenjava različna orodja za rezanje, kar omogoča neprekinjeno obdelavo in povečano vsestranskost.

Vpenjalnik obdelovanca: Stroj je opremljen z mehanizmi za varno vpenjanje in držanje obdelovanja med obdelavo, tako da zagotavlja natančnost in ponovljivost.

Integracija CAD/CAM: Stroji CNC Mill-Turn običajno nadzorujejo računalniška programska oprema, ki lahko razlaga datoteke CAD (računalniško podprto dizajn) in CAM (računalniško podprto proizvodnjo). To omogoča natančno programiranje obdelovalnih operacij in proizvodnjo zapletenih delov.

Visoka natančnost: Ti stroji so znani po visoki natančnosti in tesni toleranci, zaradi česar so primerni za aplikacije, ki zahtevajo zapleteno in natančno obdelavo.

Vsestranskost: CNC stroji za vrtenje mlinov so vsestranski in se lahko uporabljajo v širokem razponu panog, vključno z vesoljsko, avtomobilsko, medicinsko in splošno proizvodnjo.

Učinkovitost: Kombinacija rezkanja in obračanja v enem samem stroju poveča učinkovitost proizvodnje, saj zmanjšuje potrebo po več nastavitvah in prenosih med različnimi stroji.

Proizvodnja zapletenih delov: Stroji CNC mlinov so idealni za izdelavo zapletenih delov z brušenimi in obrnjenimi lastnostmi, saj lahko v eni nastavitvi izvajajo vse potrebne operacije.

Ti stroji za samodejno obračanje in rezkanje se običajno uporabljajo pri proizvodnji komponent in delov, ki zahtevajo zapleteno in natančno obdelavo, kot so komponente motorja, leteči deli, medicinski pripomočki in drugo. So dragocena prednost v sodobnih proizvodnih procesih, saj racionalizirajo proizvodnjo in povečajo učinkovitost.

CNC rezkanje in obračanje kompozitnega potovanja s strojem

CNC Milling and Turning Composite Machine

Podrobnosti o izdelku

Seznam parametrov za kompozitni stroj CNC in obračanje kompozitnih strojev

predmet	Model stružnice	enota	CK52DTY	CK76DTY	CK46DTY
Obdelava obsega	Največji premer vrtenja vretena	mm	Ø 700
	Največja dolžina zunanjega kroga.	mm	520
	Največji premer palice	mm	Ø 55	Ø 72	Ø 45
glavna os	Največja hitrost vretena	r/min	4200 (nastavitev 3500)	3200 (nastavitev 2000)	6000 (Set 4500)
	Vrsta glave vretena		A2 - 6	A2 -8	A2 - 5
	Premer vretena skozi luknjo	mm	Ø 66	Ø 86	Ø 56
nahraniti	Največji mož x/z/y osi	mm	260/500/± 60
	90 ° moči glava, ki gre skozi sredino vretena	mm	30
	Največje hitro gibanje osi x/z/y	m/my	24 (nastavitev 16)/ 24 (nastavitev 16)/ 14 (nastavitev 8)
	Vijačna palica x/z/y osi	mm	40
	Rollerska proga x/z/y osi	mm	35/45/35
Power Turret	Model napajalne turret (Power Turret)	Bmt	BMT55
	Koleta moči	Je	Er32
	Velikost držala za fiksno orodje	mm	25x25
	Premer držala za držalo	mm	Ø32
Električni stroji	Glavni motorja/navor	Kw / nm	11kW/ocenjeno 72Nm	15kW/ocenjeno 98nm	7,5 kW/ocenjeno 47nm
	X/z/y osi motorja/navor motorja	Kw / nm	Yaskawa 2,9 KW /18.6nm ，optional Nova generacija3,1 kW /15nm
	Power/navor motorja za glavo v višini	Kw / nm	Nova generacija 3,1 kW/15Nm
	Največja hitrost motorja na napajanju	r/min	6000 (nastavitev 4000), skupna hitrost4000
	Power Head Motor Power/Navor	Kw / nm	3,1 kW/15nm
	Moč/navor motorja, ki menjava orodja Turret	Kw / nm	Nova generacija1.0 kW /3.1nm
Tailstock	Udarna kap	mm	520
	Največji hidravlični udar v Tailstocku	mm	100
	Tailstock zgornja igla stožčasta luknja konus	Mk	MOHS 5#
	Največja razdalja med konico in chuckom	mm	690
drugi	Zavorna naprava za pozicioniranje vretena		Hidravlični, neobvezno programirljivo
	Naklon postelje	°	30 ° ali 15 °
	Dolžina strojnega orodja x širina x višina	mm	2500x1680x1900
	Skupna teža celotnega stroja	Kg	5000kg
	Skupna moč	kw	20
	Povprečna poraba energije	Kw / h	3

Natančnost in rezkanje kombiniranih obdelovalnih strojev

Natančnost stroja, Jingfus Factor Standard:
Glavni testni element	Shematski diagram	Metoda odkrivanja	Tovarniški standard


Vreteni radialni utrip		Zaznajte nalete zunanjega stožca	0.0035


Ponovni položaj X osi		Zaznajte ponavljajoče se pozicioniranje osi x. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.003


Z-osi ponavljajo položaj		Zaznajte ponavljajoče se pozicioniranje na osi z. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.003


Y-osi ponavljajo položaj		Zaznajte ponavljajoče se pozicioniranje na osi y. Opomba: Najprej predvidite približno 50 -krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje.	0.004


C osi ponavlja položaj		Zaznajte repozicioniranje fiksne točke osi C, opomba: najprej predvidite približno 50-krat, da izravnate napako hladnega motorja in vročega motorja, nato pa zaznajte ponavljajoče se pozicioniranje	20 lokov sekunde


C osi položaj rotacijskega položaja		Zaznajte natančnost naključnega položaja osi C, opomba: najprej predvidite približno 50-krat, da izravnate napako hladnega motorja in vročega motorja, nato pa preverite ponavljajoče se nastavitve	72 lokov sekunde


Power Head vpenjanje		Stožčast beat	0.015

Power Head vpenjanje		Vpenjanje	0.01

Če želi stranka preizkusiti natančnost ISO ali VD1 osi x/z/y, se določi v času pisanja pogodbe. Stranka mora ta izdelek preizkusiti hkrati od začetnega sprejemanja tovarne Jingfusi.
